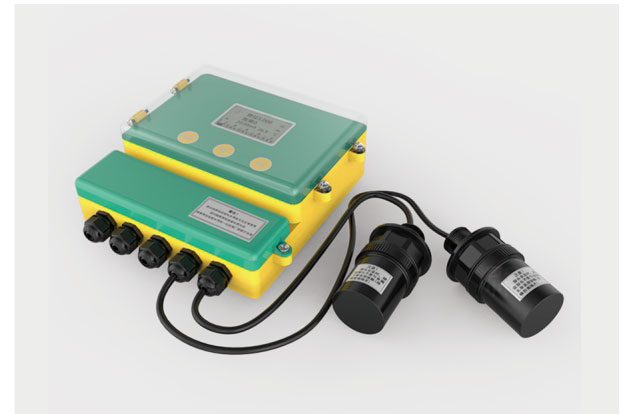

AY3800系列分体式超声波液位计

一、产品介绍

        AY3800系列分体式超声波液位计是⼀种智能型⾮接触式物位测量仪表。产品具有⾃动功率调整，增益控制，温度补偿，采⽤先进的检测技术和计算技术，提⾼仪表的测量精度，对⼲扰回波有抑制功能，保证测量结果的真实。⼴泛⽤于各种液体的液位和固体的物料⾼度的测量，也可⽤于距离的测量。

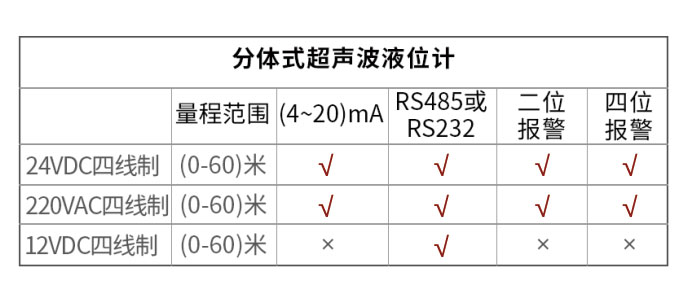

二、技术参数

量        程: 5米、10米、15米、20米、30米、40米、50米

测量精度: 0.25%-0.5%

分 辨 率:3MM或0.1%(取大者)

显        示:中文液晶显示

模拟输出: 4线制4 ~ 20mA/250Q负载

继电器输出: ( 可选配)单通道为2组,双通道是4组

                  AC250V/8A或30V/5A状态可编程

供      电: 标配220VAC+15%50Hz

               可选24VDC120mA

               定做12VDC或电池供电

环境温度:显示仪表-20~+60℃ ,探头-20~+80℃

通       信:可选485,232通信(厂家协议)

防护等级:显示仪表IP65 ,探头: IP68

探头电缆:可选100米,标配10米

探头安装:根据量程和探头的选型

三、测量原理

       超声波液位计的工作原理是由换能器(探头)发出脉冲超声波遇到被测介质表面被反射回来,部分反射回波被同一换能器(探头)接收，转换电信号。脉冲超声波以声带度传播，从发射到接收到脉冲超声波所需时间间隔与换能器(探头)到被测介质表面的距离成正比。此距离值C与声速S和传输时间T之间的关系可以用公式表示:

       由于发射的脉冲超声波有一定的宽度，使得距离换能器(探头)较近的小段区域内和反射波与发射波重叠，地法识别，不能测量期距离值,这个区域为测量盲区。盲区的大小一超声波的测量距离有关。
