AY6600-BB系列标准型压力变送器

一、产品介绍

AY6600-BB系列标准型压力变送器选用高稳定性、高可靠性和高精度的扩散硅压阻式压力传感器，经过高可靠性的放大电路及精密温度补偿,将被测介质的表压或绝压转换成(4~20)mA,(0~5)VDC，(0~10)VDC及(1~5)VDC等标准电信号。高质量的传感器、全密封焊接的封装技术以及完善的装配工艺确保了该产品的质量和性能。

该产品有多种接口形式和多种引线方式，能够最大限度的满足客户的需要，适用于与各种测量控制设备配套使用。

二、技术参数指标

测量介质:与316不锈钢兼容的各种液体、气体或蒸汽

测量范围:表压: (-0.1~0)MPa-(0.01~100)MPa

绝压: (0~40)kPa-70MPa

过载压力: 2倍满量程压力或110MPa(取较小值)

准确度等级: 0.5级,0.25级,0.1级(协议供货)

长期稳定性:±0.1%FS/年(典型值),±0.2%FS/年(最大值)

零点温度误差:±0.03%FS/℃(≤100kPa)

                             ±0.02%FS/℃(> 100kPa)

满度温度误差:±0.03%FS/℃(≤100kPa)

                              ±0.02%FS/℃(> 100kPa)

介质温度: (-20~+85)℃

环境温度: (-40~+85)℃

贮存温度: (-40~+120)℃

供电电压: (12~30)V DC

输出信号: (4~20)mA DC二线制、(0~10)V DC、(0~5)V DC、

               (4~20)mA DC+HART协议、(1~5)V DC三线制

通讯协议: Modbus RTU通讯协议(RS485)

防护等级: IP65

安装方式:螺纹安装

过程连接: M20x1.5,G1/2",G1/4",1/2"NPT,1/4"NPT阳螺纹等

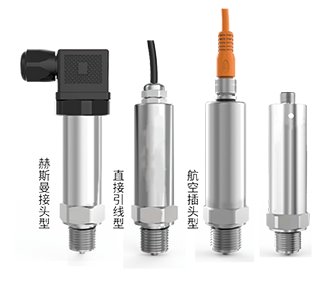

电气连接:四芯屏蔽电缆(直接出线),航空插头, 赫斯曼接头(DIN接头)

壳体材质:不锈钢304(默认)或316(可选)

膜片材质:不锈钢316L

开机响应时间: 30ms

采样频率: 1200Hz(出厂默认),(10~2400)Hz可选

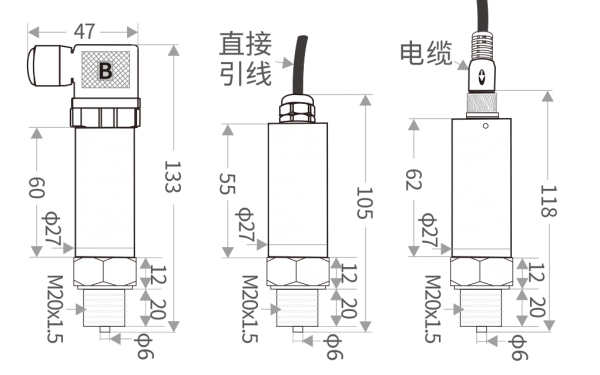

三、外形尺寸图    单位（mm）

四、特点

①小体积，高稳定性，高灵敏度

②可选用小型-体式液晶显示

③多种量程选择，用户调试方便

④具有零点，满量程可调的选购件

⑤(-0.1~0)MPa-(0~250)MPa

⑥全密封焊接结构

⑦防雷击、防射频干扰

五、应用

工业现场过程压力检测及实验室压力校验系统航海、船舶、航空及飞机制造

空分设备及热电机组

液压气动测控系统及能源管理系统
