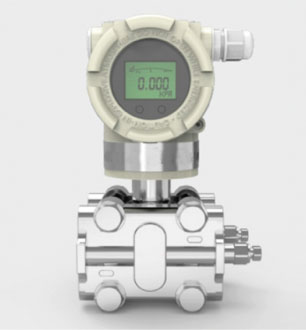

AY6800-DP系列智能差压变送器

一、产品介绍

AY6800-DP系列智能差压变送器用于测量液体、气体或蒸汽的液位、密度与压力，然后将其转变为(4-20)mA DC的电流信号输出。

也可与HART手操器互相通讯，通过它们进行设定、监控等。

二、技术参数

测量介质:液体、气体或汽体

输出信号:二线制，(4~20)mA DC输出,叠加HART协议数字通讯，可选择线性输出或平方根输出

电源: 24VDC(正常工作电压范围12~36VDC)

防爆标志:隔爆型: Ex d IIC T6 Gb;本安型: Ex ia IIC T6 Ga

防护等级: IP66

三、技术指标

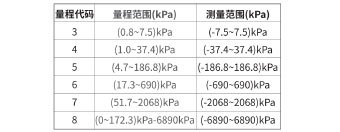

测量范围:

迁移特性: 正负迁移后，其量程上、下限不得超过量程的极限;在最小量程时，最大正迁移为0.975URL;最大负迁移为-URL

环境温度: (-40~+85)°C[LCD表头为(-30~+70)*C];

隔爆型: (-30~+70)°C,本安型: (-30~+60)°C

接液温度: (-40~+105)℃

储存温度: (-40~+85)℃

环境湿度: (0~100)%RH

超压极限:可承受压力范围:3.45kPa(绝对压力)-13.8MPa(绝对压力)

正常工作压力范围:3.45kPa(绝对压力)~变送器量程上限

两侧法兰可承受压力: 60MPa

容积变化量: <0.16cm³

阻尼: (0.1~32.0)s(可调)

启动时间: 2s

四、性能指标

量程比: 100:1

准确度等级: 0.075级、0.1级

量程比影响:

0.075级:在量程比为1:1到10:1时，为调校量程的±0.075%;在量程比为10:1到100:1时，为±[0.025 X (1+0.2X量程比)]%

0.1级: 在量程比为1:1到10:1时， 为调校量程的±0.1%;在量程比为10:1到100:1时，为±[0.05X (1+0.1 X量程比)]%

稳定性:

0.075级: 36个月误差为最大量程的±0.2%;

0.1级:36个月误差为最大量程的±0.25%

温度影响:

0.075级:零点误差为最大量程的±0.15%/28℃，包括量程和零点的总误差，为最大量程的±0.25%/28℃

0.1级:零点误差为最大量程的±0.2%/28℃， 包括量程和零点的总误差，为最大量程的±0.3%/28℃

静压影响: (线性输出，加静压140kgf/cm)。

零点误差:量程4、5零点误差为最大量程范围的±0.25%，量程3、6、7、8零点误差为最大最程范围的士0.5%

量程误差:量程4、5、6、7、8误差为最大量程范围的-1士0.25%/6.89MPa，量程3误差为最大量程范围的-1.5士0.25%/6.89MPa,零点误差，量程误差均为系统误差，安装前可按实际静压调校、消除这个压差。

电源影响:小于输出量程的0.05%

振动影响:在任意轴向上，引起的误差为最大量程范围的士0.05%/g

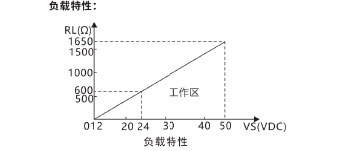

负载影响:只要输入变送器的电压高于10.5V,在负载工作区内无负载影响

安装影响:最大可产生不大于0.25kPa的零位误差，但可校正，对量程无影响;测量本体相对法兰转动无影响。

电磁辐射:符合IEC801标准结构指标

隔离膜片:316不锈钢、哈氏合金C、蒙乃尔合金、钽、镀金

排气/排液阀:316不锈钢、哈氏合金C、蒙乃尔合金，O型圈(与测量介质接触):氟橡胶、丁腈橡胶、乙烯-丙烯、聚四氟乙烯

灌充液:硅油、惰性液体

法兰和接头: 316不锈钢、哈氏合金C、蒙乃尔合金

螺栓:碳钢镀锌、不锈钢

电气壳体:低铜铝合金/316不锈钢

涂层:内层导电氧化，外层聚酯环氧树脂

引压过程连接:法兰、接头V 1/2"NPT-1/4"NPT(锥管螺纹)

电气连接: M20x1.5带 螺纹端导线密封接头

重量: 4kg(不包括选件)
