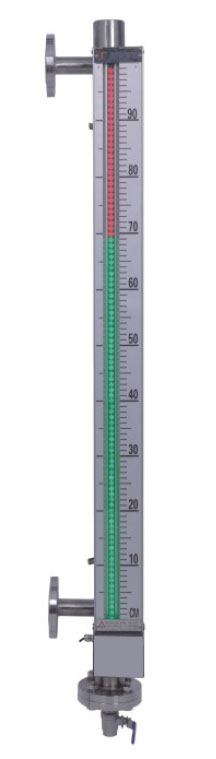

AYCS系列磁敏电子双色液位计

一、产品介绍

       AYCS系列磁敏电子双色液位计是我公司研制开发的一种冷光源LED电子光柱显示液位计,该产品显示部分采用LED发光器件,亮度高,红绿双色显示清晰,观察距离远，显示范围广,尤其更适用于夜间观察,克服了磁翻板液位计,板式液位计,玻璃液位计等产品夜间无法清晰观察液位的弊端,特别是在环境烟尘大含有细微铁屑的钢铁企业,由于磁吸附的作用,微细铁屑把磁翻板的红白颜色覆盖,存在严重的事故隐患,而磁敏电子双色液位计就有效的解决了这一问题。

磁敏电子双色液位计自投放市场以来,受到了客户的一致好评。在钢铁、煤矿、电力、石油、环保、食品、制冷等各个行业得到了广泛的推广作用,创造了很好的社会效益。多年来我们不忘初心、砥砺前行,对产品进行了一次次的改进和升级，质量更有保障,产品更具系列化。可以满足更多复杂工况的使用要求。该液位计还可配套远传液位变送器，实现实时液位远传显示及控制报警。

二、工作原理

      液位计显示根据浮力原理和磁性耦合作用原理工作,在液位计测量筒内装有一个磁性浮子,浮子根据介质的密度设计,当被测容器中液位升降时,测量筒内浮子也随之升降,始终跟随在相同液面高度,当浮子内的磁钢通过磁耦合作用将磁力传递给显示屏内的磁感原件,触发相应的数字电路驱动LED双色发光器件转换颜色,无液全红,满液全绿,红绿交界处就是容器内的实际液位,从而实现液位的现场显示,汽红水绿,一目了然。

三、产品适用对象

      AYCS系列磁敏电子双色液位计广泛用于钢铁、石油、化工、油田、医药食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐、锅炉气包、除氧器、疏水箱、旋流井、水风井、液压站、脱硫罐、水冷塔、熟炉、杀菌锅、回水箱、高低加、加热器、凝结器、蒸发器等设备及其它压力容器内的液位测量与显示。有多种安装形式供您选择,以适应不同场合、环境的要求。

四、技术优点

       AYCS系列磁敏电子双色液位计的零部件采用304、316L、 PTFE、 PP、PVC、304外衬PTFE等材料及进口电子元件,加上我公司全体科研人员的精巧设计方案,具有优质的可靠性、稳定性及抗腐蚀性能。其特点十分显著:

·依据HG/T21584-95标准设计、制造,满足国标;

·标准配置的浮子止动弹簧,突然进料或放空时避免损伤浮子;

·磁浮子采用360°环磁设计,可保证在某一磁钢失效情况下,仪表仍可正常运行，可靠性更高;

·设计简单、紧凑、坚固可靠、寿命长、无维护工作量,能长年在户内、外安装使用;

·独特的现场、远传一体化结构,使工业自动化管理变的更加轻松方便;

·独特的进口雾状散光型LED发光管,清晰不刺眼,显示效果更好,供工业摄像头远程清晰监控;

·测量筒与液位显示部分、液位变送器、报警开关在耐压耐气上是完全隔离的;

·工作压力范围宽，耐压从真空到32MPa ;防腐型≤2.5MPa ;

·工作温度范围宽,适用于从-38℃ ~530℃ ;

·广泛用于强弱腐蚀性、易燃易爆、毒性、强放射性、搅动的、污浊的液位测量;

·各型号均可选配磁性限位开关,实现高低液位自动控制或报警;

·各型号均可选配4 ~ 20mA DC液位变送器,实现远距离集中监测与控制。

五、技术参数

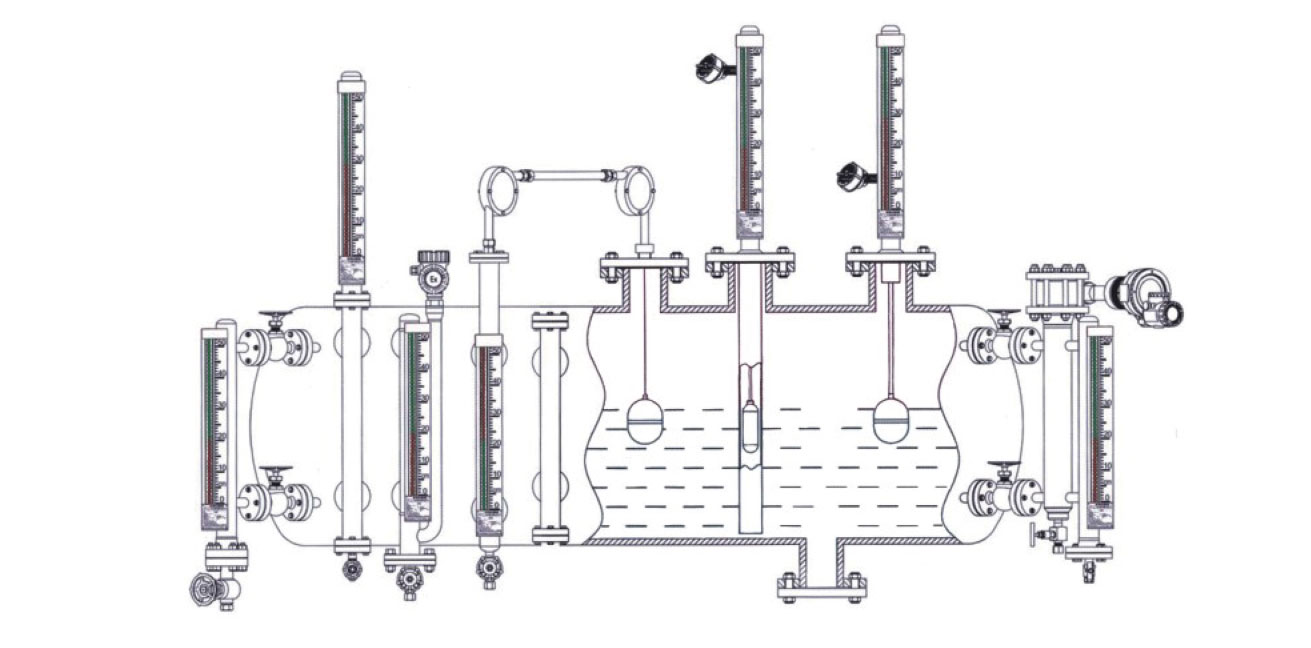

·安装方式:侧装型、顶装型、顶侧装型

·电源电压: AC36V, AC220V, DC24V , DC5V

·测量范围: 0~ 6000mm (大于6000mm可协商订货)

·精准度: ±10mm

·介质密度: 0.45 ~ 2.0g/cm3

·工作压力: -0.1~ 32Mpa

·工作温度: -38℃-530℃

·环境振动:频率≤25Hz振幅≤0.5mm

·跟随速度:≤0.08m/s

·介质粘度:≤0.4pa.s

·浮子材质: 304、316L、PTFE、PP、304外衬PTFE、铝、钛合金

·LED显示器:低亮型、高亮型、雾状散光型三种可选

·排污阀:不锈钢球阀、针型阀

·主导管直径:Φ51、Φ57、 Φ63mm、Φ89mm

·主导管材质: 304、316L、 PP、PVC、 304内衬PTFE

·连接法兰: DN15~ DN50 ( HG20592-97法兰标准) , 高压型侧装式液位计连接法兰标准采用HG20592-97带颈对焊连接法兰,密封面形式凸面或凹面,如有特殊要求可在订货时提出。

六、附加功能选择项

磁性限位开关:

常开保持型:高于报警点保持闭合

常闭保持型:高于报警点保持断开

开关容量: AC220V-1A, DC24V-0.5A

开关寿命: 1x105次

液位变送器:

输出电流: 4~ 20mA DC (二线制)

分辨率: ±10mm                 负载电阻: 0~ 500Ω ( 24VDC供电时)

传送距离: > 3000m           工作电源: 12 ~ 36VDC

磁致伸缩液位变送器

输出类型: RS485数据输出和一路4 ~ 20mA DC任意连接

分辨率: ±1mm                     负载电阻: 0~ 600Ω ( 24VDC供电时)

传送距离: > 1200m             工作电源: 9~ 36VDC

保温形式:

蒸汽夹套和水循环夹套,是在液位计主导管外增加一层筒体,供蒸汽循环水或导热油流通。

真空夹套,是在液位计主导管外增加一层真空筒体,以使被测量介质与外界隔热。

电拌热系统,是在液位计主导管外缠绕电拌热带,从而给介质加热。
