AYDZ系列智能电接点液位计

一、产品介绍

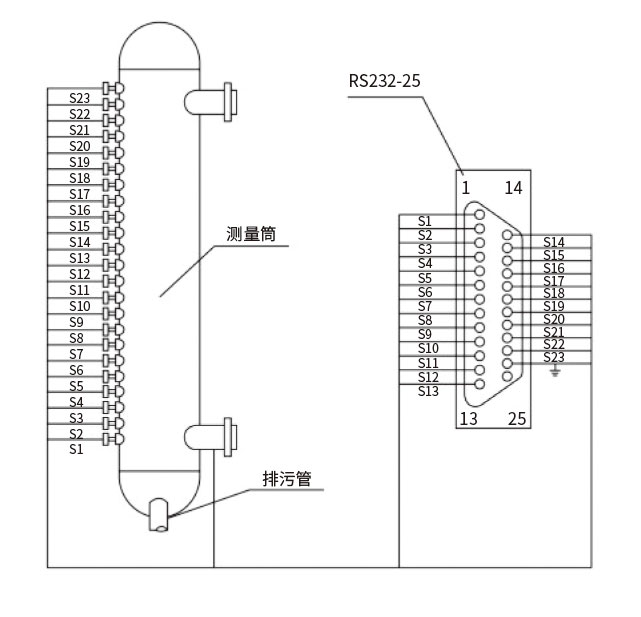

       AYDZ系列智能电接点液位计由测量筒、电极和二次显示仪表组成。由于水和汽的导电性能差异极大,测量筒的作用就是将水位变化通过电接点电阻的变化取得信号。在液态时由于介质电阻率小,当电极两点之间加上一电压时,电极上流过电流大:反之,未侵入液面下的电极流过电流小。两种状态下流过的电流相差很大,利用这一特性,可将非电量的水位转化为电量,送给显示仪表,从而实现水位的显示、报警及控制输出等。

       双色电接点液位计突出的优点,能适应锅炉变参数运行,在锅炉起停等变参数运行工况下,仪表均能在控制室内准确地显示水位。电接点液位计的水容器离汽包很近,电接点至二次仪表又全是电信号传送，故本仪表不仅时延小,而且无机械传动所产生的变差和刻度误差，不需要进行误差计算和调整。

       二次仪表是通用型设计,使用双色LED光柱显示水位,其中水显示绿色,汽显示红色,水位设定最大指示为24点, 6路可在线编程的任意高、低位报警输出,由于全部参数均可在线设定,并能掉电记忆,故能适应国内不大于24点水位, 6路以下报警需要的各种电接点测量筒(包括其他厂家生产的测量筒)，对不同地区各种水阻均可适应,给现场应用带来很大方便。

       本仪表主要用于监视锅炉汽包水位、高压加热器、低压加热器、除氧器、蒸发器、凝汽器等水位测量和其他导电液体的液位测量。

二、技术参数

测量筒技术参数:

测量范围: 440mm、600mm、670mm. 800mm特殊规格可订制;

工作压力: 2.5MPa、4.0MPa、6.4MPa、 10.0MPa. 16.0MPa. 20.0MPa. 32.0MPa ;

连接尺寸: DN20、DN25、Φ25*3. Φ28*4、 Φ32*5 ;

电极数量:≤24点;

主体材质:碳钢;

二次仪表技术参数

供电电源: AC220V ;

控制点数:≤24点;

输出信号: 4-20mA ;

报警值: 6路随意设定;

触电容量: AC220V-3A ;

仪表功率: 20W ;

仪表尺寸: 160*80*280 ;

水位显示:数字+光柱;

电极技术参数:

材质:超纯氧化铝;

外螺纹式: DJM1615-117  DJM1615-97  DJM1615-87  DJM1815-115  DJM1815-87 ;

压入式: DJY2212-115  DJY2212-87  DJY2012-87  DJY1712-115  DJY1712-87 。
