AYHZ系列磁翻板液位计

一、产品介绍

       AYHZ系列磁翻板液位计是应用户需要将液位信号传送到控制中心而开发的一种液位计,它既有翻板液位计现场指示直观之优点,又有将液位信号远传至室内便于集中指示和控制的特点。有安全可靠、观察方便、液位指示清晰、直观等特点。可广泛应用于石油、化工、化肥、橡胶、医药船舶、军事、电力、食品等行业的各种塔、罐、槽、球型压力容器和锅炉等设备作介质液面的位置指示和自动控制。

二、技术参数

1.量程范围( mm) : 300- 19000

2.介质密度( g/cm3 ) :0.5-2

3.介质粘度:≤0.02Pa.s

4.工作温度(℃) : -40-350

5.压力等级( MPa ):≤32

6.测量精度( mm) :≤±10

7.远传距离( m) : 1000

三、产品特点

1.产品除现场显示外,可配远传变送器、液位报警等功能。

2.显示直观醒目 ,显示方向可根据用户的要求而改变。

3.测量范围大 ,不受容器高度限制。

4.因显示器组件与介质完全隔离,故密封性好,安全可靠。

5. 结构合理,坚固牢靠,安装方便,无需专门维护。

6.耐腐蚀性强,防爆。

四、工作原理

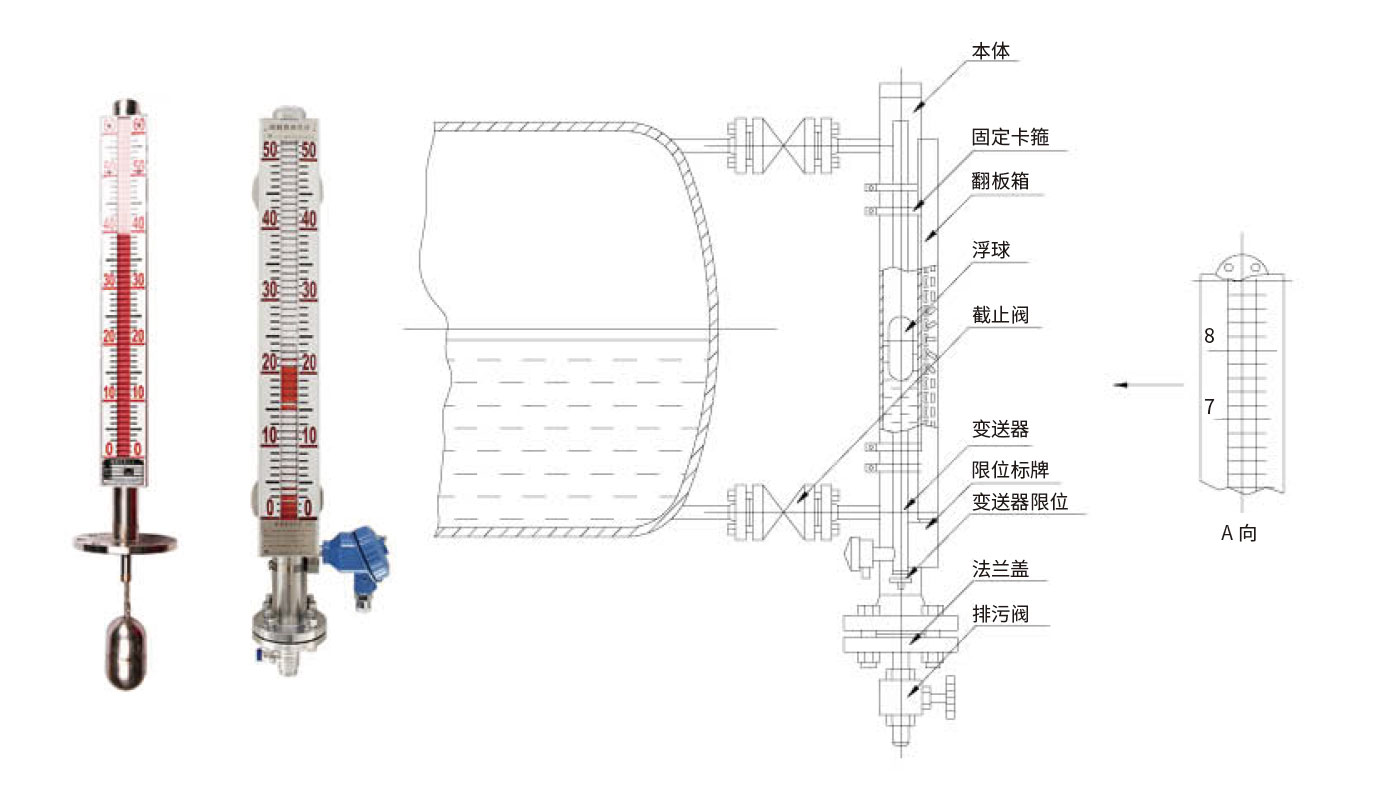

       该产品由本体、翻板箱(红、白双色磁性小翻板组成)、浮子、法兰盖以及液位变送器等组成,其结构如图所示。工作原理为:本体外的翻板箱及变送器受本体内浮子(具有定向磁性源,按不同介质和压力针对研制)的作用促使翻板翻动并显示红白颜色,并随浮子的移动指示不同的液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。
