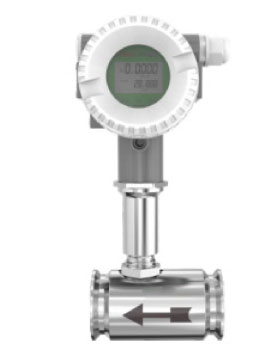

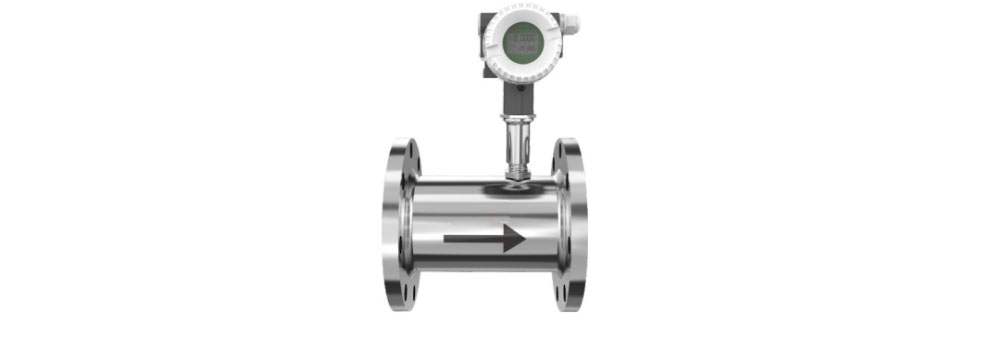

AYYW110系列液体涡轮流量计

一、产品介绍

AYYW110系列液体涡轮流量计是由涡轮流量传感器与显示仪表组成的精密流量测量仪表,属于速度式的流量仪表,采用国外先进技术生产制造,是液体流量测量理想的流量计之一。

液体涡轮流量计广泛应用于石油、化工、冶金、供水、造纸、环保、食品、医药等领域,适用于无杂质、无强烈腐蚀性、低粘度的液体流量测量,可与智能流量积算仪或定量控制仪配套使用,实现超量程报警或自动定量控制等功能。

二、工作原理

当被测流体流经传感器时，由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比，由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量或累积流量。

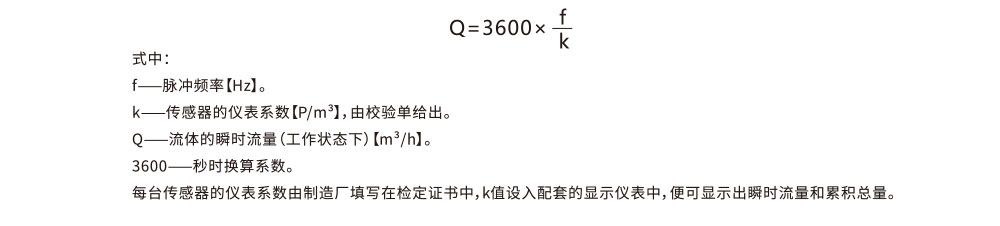

在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:

三、产品特点

◆ 高精确度,一般可达1.5级、1级、0.5级(协议供货) ;

◆ 重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计;

◆ 具备仪表系数三点修正，智能补偿仪表系数非线性,并可进行现场修正;

◆ 所有有效数据掉电后保持10年不丢失;

◆ 量程比,中大口径可达1:15,小口径为1:10;

◆ 结构紧凑轻巧,安装维护方便,流通能力大;

◆ 低流量测量下限;

◆ 宽流量测量量程;

◆ 低功耗,高稳定性性能;

◆ 供电电源:24VDC,≤18W;

◆ 输出功率: <0.5W。

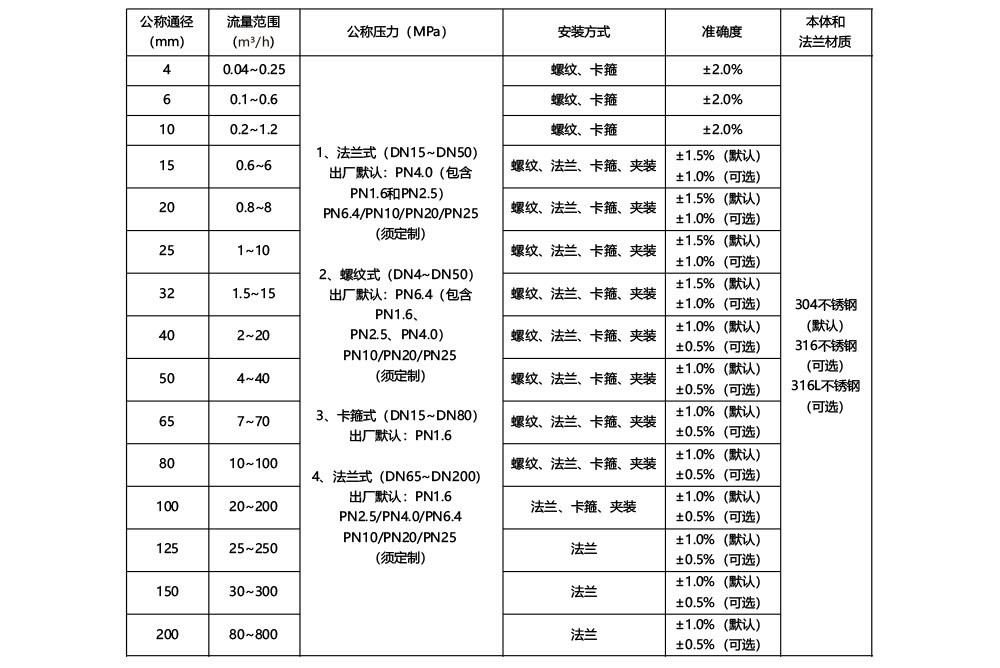

四、流量范围表

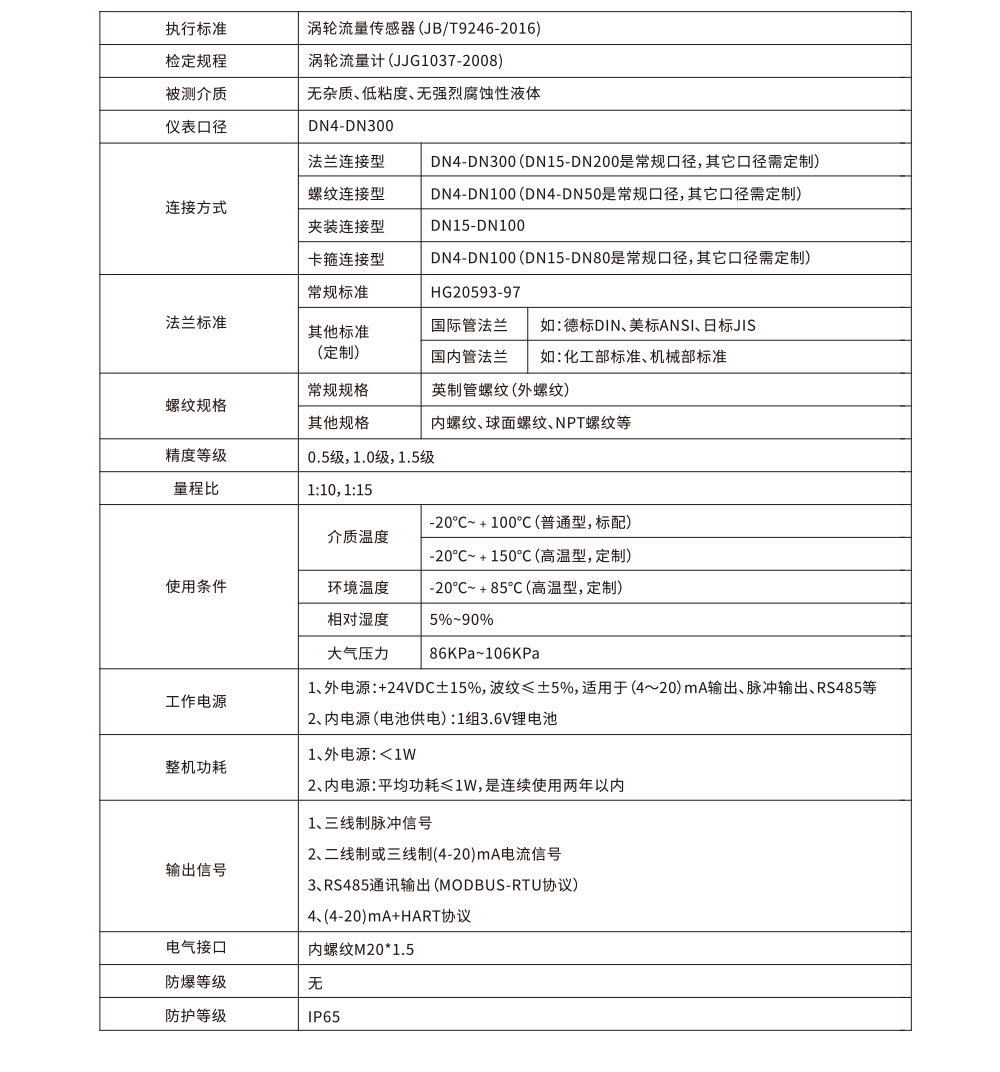

五、技术参数
