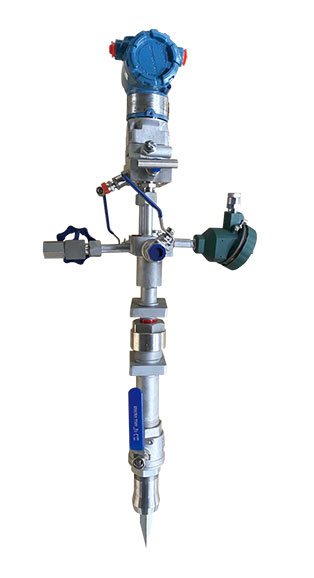

AY-FM6401系列威特巴流量计

一、产品介绍

AY-FM6401系列威特巴流量计结构简单、装拆方便、压力损失小、使用及维护费用较低，是一种值得推广和使用的流量计，特别是在管道大于200mm口径的情况下，威特巴流量计所具有的优势更明显。广泛应用于电力、冶金、石化等行业。

威特巴流量计分为三种：

AY-FM6401A系列普通型，结构简单，安装方便，只需在管道开一个Φ25mm-35mm的孔把威特巴插入至管道中心，通过焊接或法兰与管道连接即可；

AY-FM6401B系列高温高压型，它采用耐高温、耐冲腐的304SS或316SS材料制造，可耐介质最高温度650℃，介质最高压力32MPA，采用完整的金属腔结构，确保强度和刚性，以至于在高速气流的冲刷下不会发生机构损坏；

AY-FM6401C系列防堵耐磨型，主要功能是解决传感器的堵塞问题和磨损问题，推介配套使用球阀装置及安全保护装置可赋予传感器在线安装、拆卸功能。

二、工作原理

AY-FM6401系列威特巴流量计是通过其特有的传感探头在流体前后所产生的差压进行流量测量。当流体流过探头时，在其前部产生一个高压分布区，高压分布区的压力略高于管道的静压，根据伯努利方程原理，流体流过探头时速度加快，在探头后部产生一个低压分布区，低压分布区的压力略低于管道的静压。流体从探头流过后在探头两侧出现漩涡，并且在探头的后部产生部分真空。通过探头高压引管把高压区的平均高压传至差压仪表的正压室；通过探头低压引管把低压区的平均低压传至差压仪表的负压室。差压仪表测得平均高压与平均低压之差，经开方运算后即反映出流体平均流速的大小，平均流速与流量成正比，进而可以计算出管道中流体的体积流量或质量流量。

三、产品特点

测量范围广:流量在0.2 T/H-50000 T/H都可以精确测量。对低流速、小流量、大管径测量效果尤佳，广泛用于气体、蒸汽和液体流量测量。气体:一次风速(量)、二次风速(量) 、(负压)空气、氧气、氢气、干气、煤气(转炉煤气、高炉煤气、焦炉煤气)、天然气、液化气、烟气、 化工物料气等;汽体:过热蒸汽、饱和蒸汽、湿蒸汽、双向蒸汽等;液体:水、不满管水、轻油、焦油、原油、各种溶液、化工物料液等。

介质管道横截面形状适用范围广:本流量计对介质管道截面的几何形状无要求，圆形、椭圆形、方形、长方形、菱形、三角形、梯形等均适用。

威特巴流量计具有节能、可靠性高、安装简便、无需维护、测量范围广等特点。

四、技术参数

1量程比10:1

2.通用管径:10MM-8000MM

3.通用介质:满管、单向的气体、蒸汽以及粘度不大于10厘泊的液体

4.直管段要求:通常情况下前7D、后3D保证测量精度0.5% - 1.0%

5.测量精度:±1.0%;

6.重复精度:±1.0%;

7.适用压力:0-25MPA，特殊应用可达32MPA

8.适用温度:-100C-650℃，特殊应用可达800℃

9.测量上限:根据工艺要求和探头强度而定

10.测量下限:取决于测量最小差压，低于最小差压时，可采用特殊设计来满足要求。
