AY-LGBH系列标准孔板

一、产品介绍

标准孔板是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。孔板流量计节流装置包括环室孔板，喷嘴等。智能节流装置（孔板流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。

二、工作原理

充满管道的流体 ， 当它们流经管道内的流量孔板时 ， 流束将在流量孔板的节流处形成局部收缩 ， 从而使流速加快 ， 静压力降低 。于是在标准孔板前后便产生了压力降或叫压差 ， 介质流动的流量愈大， 在流量孔板前后产生的压差也就愈大， 所以可通过测量压差来测量流体流量的大小。 这种测量方法是以流动连续性方程（质量守恒定律）和伯努利方程式（能量守恒定律）的原理为基础的。

流量计算公式

式中：Qm，Qν——分别为质量流量（kg/s）和体积流量（m3/s）:

C——流出系数

ε——可膨胀性系数

d——节流件开孔直径，m;

β——直径比，β=d/D

D——管道内径，m;

ρ1——被测流体密度，kg/m3;

Δp——差压，Pa;

三、产品特点

1、试验研究以及资料积累丰富，有国家标准支持。

2、使用差压范围广。

3、管道口径使用范围大。

4、测量精度高，范围宽。

5、可适用于高温，高压及超低温等各种工况条件。

6、可适用于各种材质。

7、现场数显，信号远传兼容。

8、适用介质范围广，可对各种液体、气体及蒸汽的流量测量。

9、制造简单，安装方便。

10、压力损失较大，约为差压的一半。

四、技术参数

产品标准: GB/T2624. IS05167

检定规程: JJG640

公称直径: 25mm≤DN≤2400mm

公称压力: PN≤42Mpa

工作温度: -50℃≤t≤550℃

孔径比: 0.10≤β≤0.75

雷诺数范围:当0.10≤β≤0.56时 ReD≥5000

                          当0.45≤β≤0.75时

精度:1.0级，1.5级，2.0级

连接方式:焊接、法兰连接

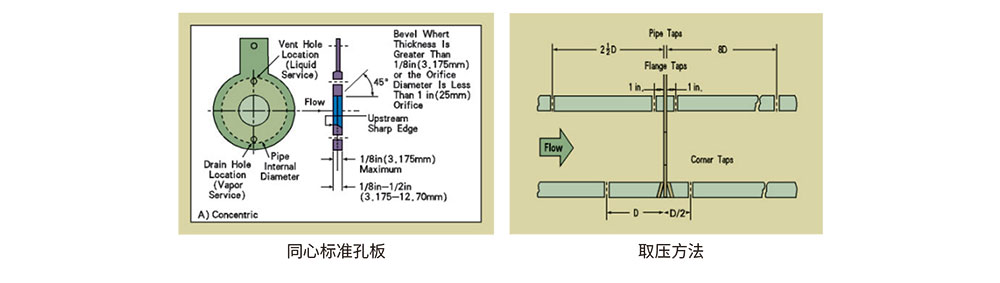

五、结构形式

孔板根据开孔形式和安装方式分为多种结构:
