AY-LGPH/Z系列标准喷嘴 AY-LGCJ系列长径喷嘴

一、产品介绍

喷嘴具有耐高温高压、耐冲击、使用寿命长、测量范围大、精度高、压力损失小等特点可用于贸易结算。标准喷嘴按国标GB/T2624进行设计制造,按国标JJG640-2016进行检定。无需实流标定。

二、工作原理

喷嘴的测量原理是依据流体力学的节流原理，充满管道的流体，当它们流经管道内的喷嘴时，流速将在喷嘴形成局部收缩,从而使流速加快，静压力降低，于是在喷嘴前后便产生了压力降或叫压差,介质流动的流量愈大，在喷嘴前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。

由于喷嘴采用圆弧形轮廓结构因而它压损较小，所需直管段短,精度高。

三、产品特点

1、结构简单，安装方便。

2、喷嘴比孔板的压力损失小，要求直管段长度也短。

3、无需实流校验，性能稳定。

4、可耐高温高压、耐冲击。

5、耐腐蚀性能比孔板好，寿命长。

6、精度高、重复性好、流出系数稳定。

7、圆弧形结构设计可测量各种液体、气体、蒸汽以及各种脏污介质。

8、整体锻造加工技术，造价较高。

四、技术参数

公称直径: 20mm≤DN≤630mm

公称压力: PN≤32Mpa

工作温度: -50℃≤t≤550℃

雷诺数范围: 0.30≤β≤0. 44时，70000≤ReD <107

                  0.44≤β≤0.8 时，20000≤ReD≤107

喉径比: 0.30≤β≤0.80

精度:0.5级、1.0级、1.5级、2.0级

参照标准: GB/T2624 -2006、JJG640 -94

连接方式:法兰连接、焊接

五、结构形式

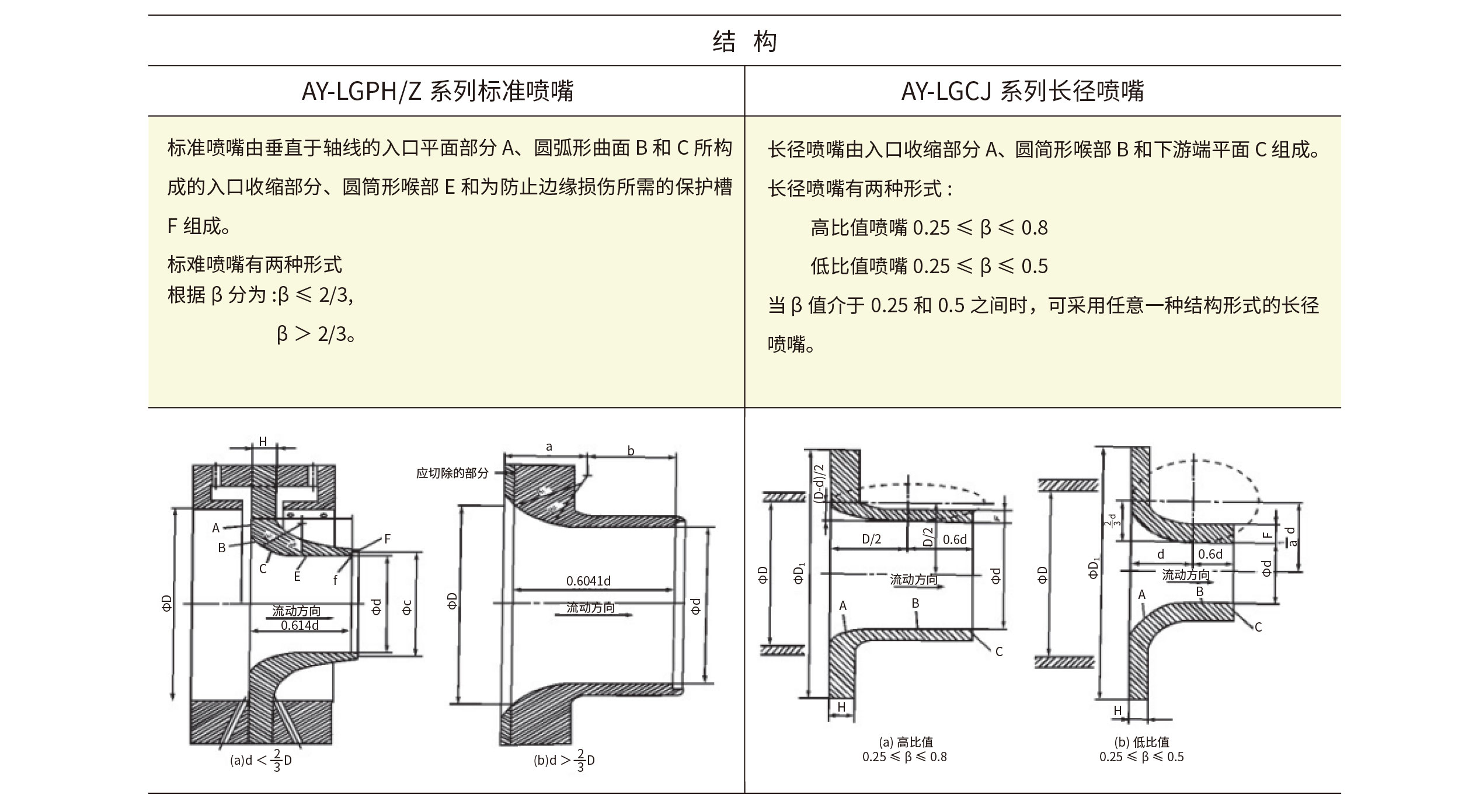

流量喷嘴入口根据圆弧形轮廓结构不同分为标准喷嘴和长径喷嘴。结构如下表:
