AYU-G系列固定式超声波流量计

一、产品介绍

固定式超声波流量计广泛应用于工业现场中各种液体的在线流量。变送器分为壁挂型、壁挂防爆型、盘装型、本地显示型、模块型;传感器分为外贴式、插入式、管段式，可根据客户需求选择适合现场工况的产品。

二、技术参数

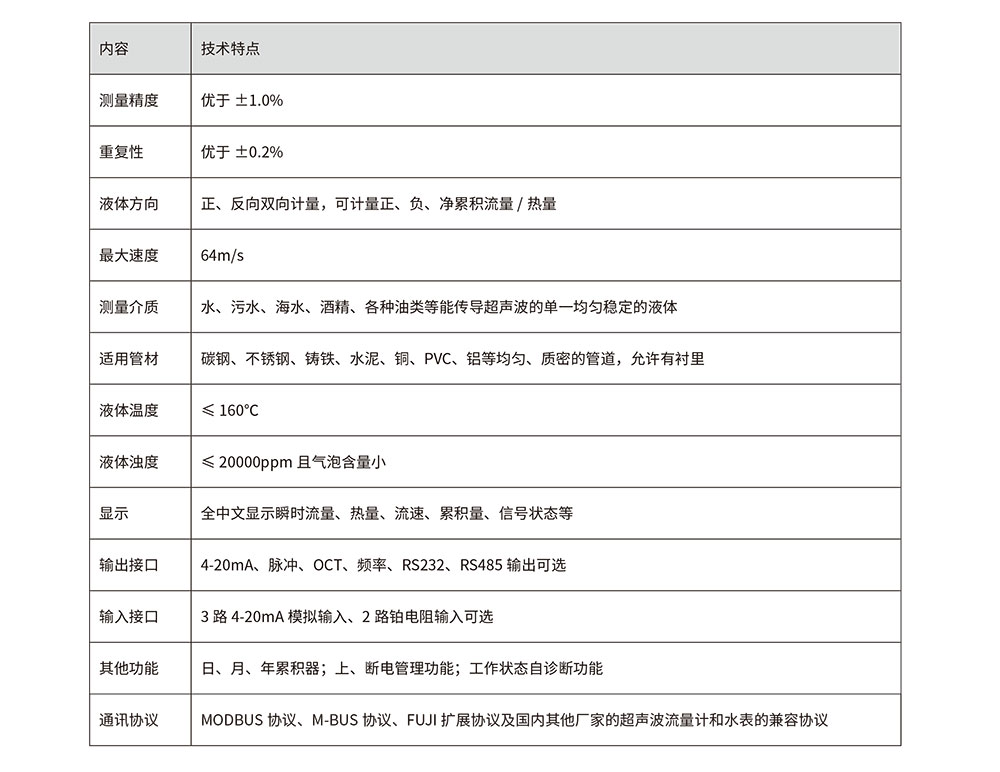

测量精度：优于 0.5-1％，重复性优于 0.2%

工作电源：85-264VAC/隔离 24VDC/8-36VDC

测量周期：500MS(每秒 2次，每个周期采集 128组数据 )

最大流速：64M/S(流速分辨率 0.001M/S)

测量管径：外敷式传感器 DN15MM ～ DN6000MM 或更大插入式传感器

                      管径≥DN80MM

                      管段法兰式：DN15-1000MM

显 示：2×10汉字背光液晶可显示瞬时流量及正、负、净累积流量、流速等

操 作：4×4轻触键盘 (F4转换器磁性 4按键 )操作

信号输入：◇3路 4-20MA模拟输入 ,精度 0.1%,可输入压力、液位、温度等信号

                      ◇2路三线制 PT100铂电阻

信号输出：◇1路隔离 RS485输出

                      ◇1路 4-20MA或 0-20MA输出

                      ◇1路隔离 OCT（脉冲宽度 6～ 1000MS之间可编程，默认200MS）

                      ◇1路继电器输出（脉冲宽度 200MS）

数据存储：选配内置数据存储器（SD卡 )可存储时间、瞬时流量、累积流量、信号状态等，通过专用软件可将数

                        据导入计算机，便于统计与管理

通讯协议：MODBUS协议，M-BUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议

其它功能：◇自动记忆前 512天、前 128个月、前 10年正 /负 /净累积流量

                      ◇自动记忆 ◇自动记忆前 30次上、断电时间和流量并可实现流量的自动或手动补加，通过 MODBUS

                           协议读出

                      ◇可编程批量（定量）控制器，故障自诊断功能

                      ◇可通过 E-MAIL传送来的代码文件实现软件升级

三、工作原理

本系列超声波流量计利用了低电压、多脉冲时差原理，采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术，测量顺流和逆流方向的超声波传输时间，根据视察计算出流速。产品具有稳定性好、零点漂移小、测量精度高，量程比宽，抗干扰性强等特点。

当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比液体流动的流速，零流量时，两个传感器发射和接收声波所需的时间完全相同;介质流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。

四、传感器介绍

为满足现场实际工况和客户需求，本系列超声波流量计提供了外贴式、插入式、管段式三种传感器供用户选择。

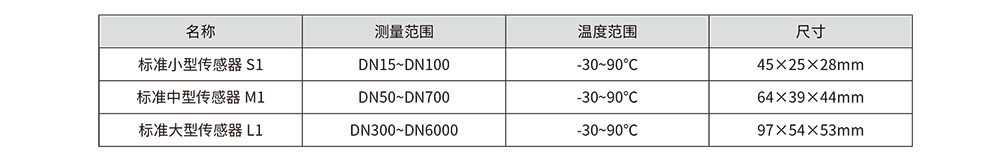

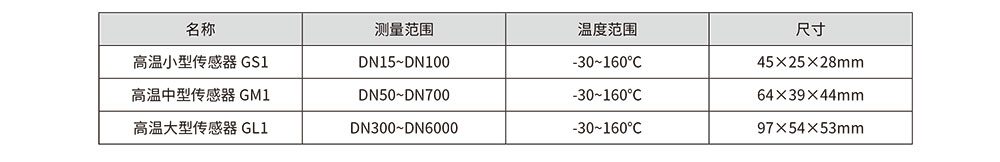

外贴式分为:标准小型S1、标准中型M1、标准大型L1、高温小型GS1、高温中型GM1、高温大型GL1；

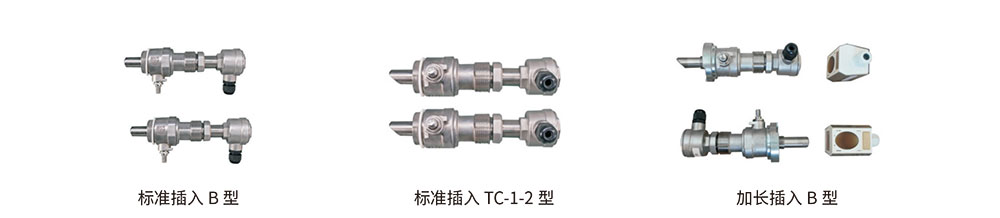

插入式分为:标准插入式、加长插入式；

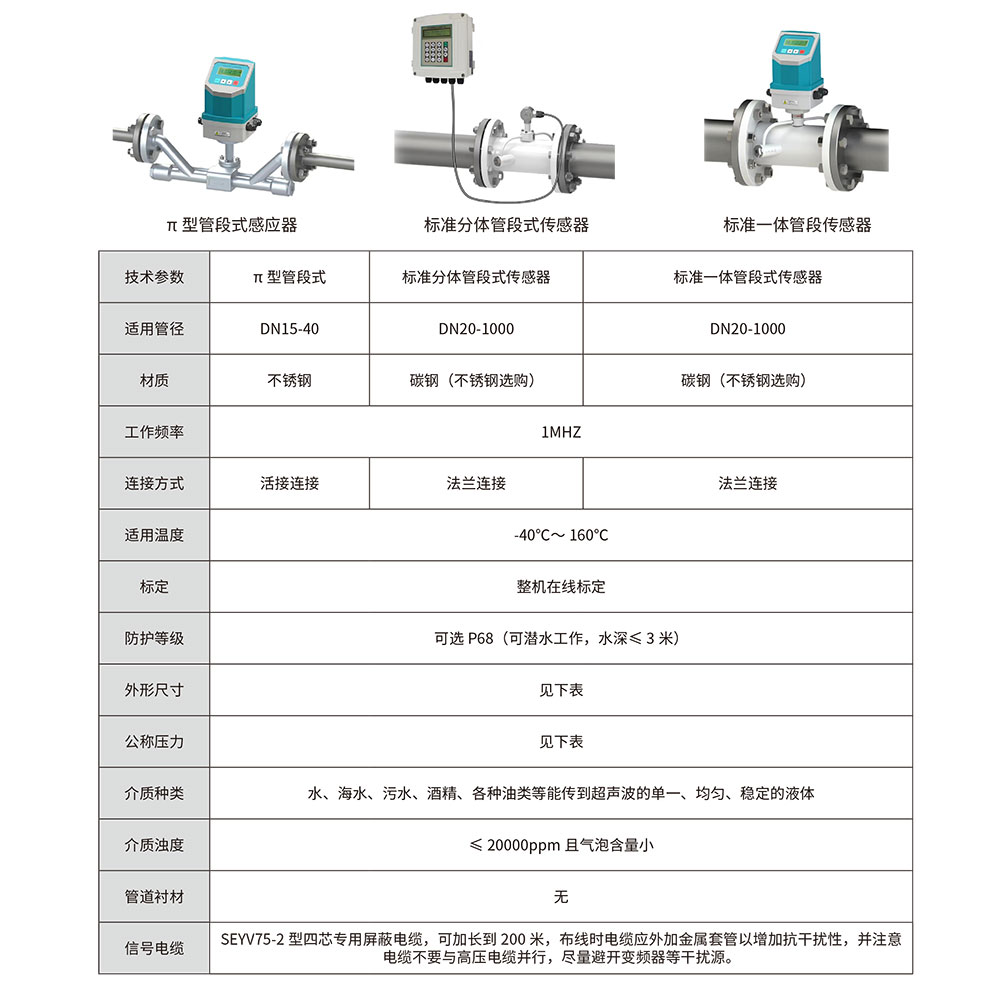

管段式分为:标准管段式(DN20~ 1000)、π形管段式(DN15~40)、卫生型(DN15~ 100)。

1、外贴式传感器

安装时将所选传感器直接捆绑在被测管道的外壁，无需断管、无需停产，具有安装简单、无压力损失等特点。

·内置磁铁,可以直接吸附在管道上

·灌胶后防护等级IP68

·规格齐全,测量口径DN15~DN6000

·温度范围: -30~90℃

·内置磁铁,可以直接吸附在管道上

·灌胶后防护等级IP68

·规格齐全,测量口径DN15~DN6000

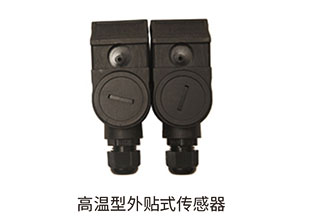

·温度范围: -30~160℃

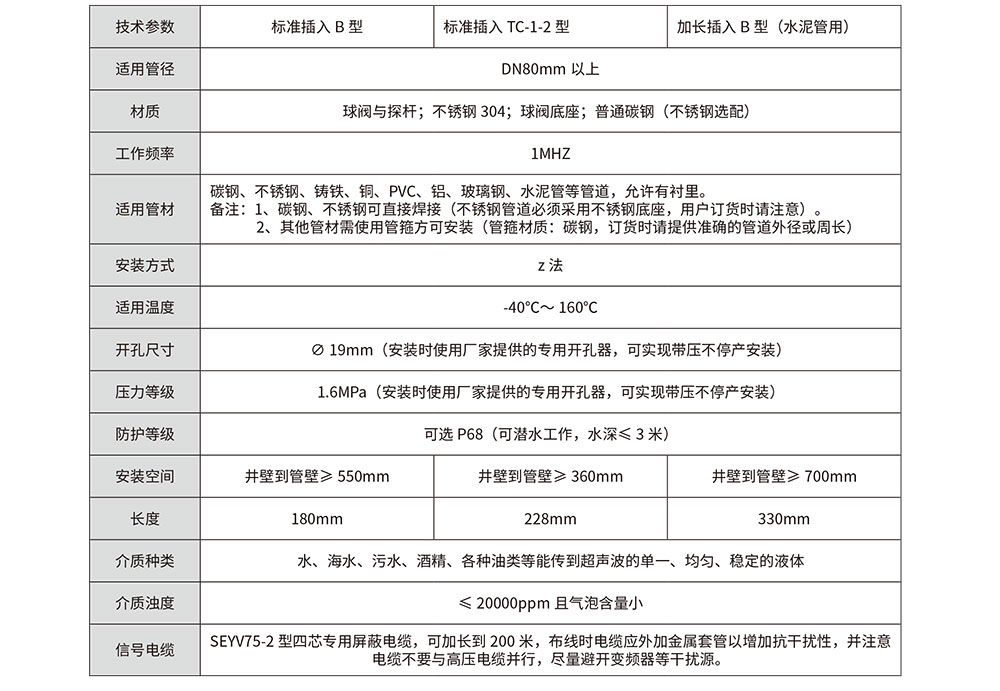

2、插入式传感器

安装时在被测管道上使用专用开孔工具打孔,将传感器和被测介质直接接触测量，可带压不停产安装。该款传感器解决了外贴式传感器在测量结垢较厚的管道时不易接收到信号及长时间测量信号衰减的问题，具有不停产安装、免维护、与管径无关、无压力损失等特点。

管道材质为碳钢或不锈钢时可直接焊接安装，对于不可直接焊接的管道，如铸铁、玻璃钢、PVC、水泥管等需配备厂家制作的专用管箍方可安装，为防止漏水，用户订货时请提供被测管道的准确外径或周长。

3、管段式传感器

管段式传感器是采用法兰将管段传感器与被测管路直接连接的一种测量方式，该款传感器解决了外贴式和插入式传感器在安装过程中由于人为或被测管道参数不准确引起的误差而造成测量精度下降的问题，具有测量精度高，稳定性好、免维护等特点。
