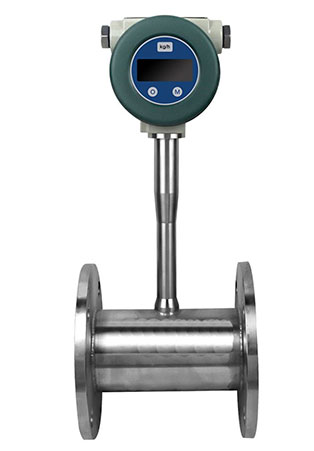

AYMC-600系列固体粉末流量计

一、产品介绍

在现代工业的生产过程中，由于工艺需要，固体粉末流量计的应用越来越广泛， 对其性能要求也越来越高。

AYMC-600系列固体粉末流量计采用耐高温、耐高压设计，适用于各种工业生产环境。一体化，二线制结构，使得安装使用变得极为简单，可轻松接入用户的自动化管理系统。实时对其上游设备的工况进行监测，在企业实施的节能增 效过程中可起到作用。

二、工作原理

AYMC-600系列固体粉末流量计采用可靠的静电测量技术。当管道内含有粉尘粒子的气流经过一个固定的传感器时，粉尘粒子在运动中所产生的微弱电流被传感器采集并传送至变送器。经变送器过滤、放大，并处理成为一个与粉尘 流量成线性关系的标准输出值。

三、产品特点

★AYMC-600系列固体粉末流量计由传感器单元、变送器单元组成的一体化结构；

★专用传感器为无电子电路，无源被动型。灵敏度高，不受震动影响，无粉尘沾染，可靠性高，寿命长；

★变送器输出的电流信号与传感器单元电气隔离，实现输出电流信号的无干扰传输；

★二线制（4-20mA）电流信号生输出，抗干扰能力强，易于远距离传输，对传输 导线无特殊要求。输出电流与粉尘浓度成线性关系，方便后续的PLC数据处理；

★模块化设计，可单独更换传感器单元、变送器单元；

★长寿命设计，全金属外壳、连接件。

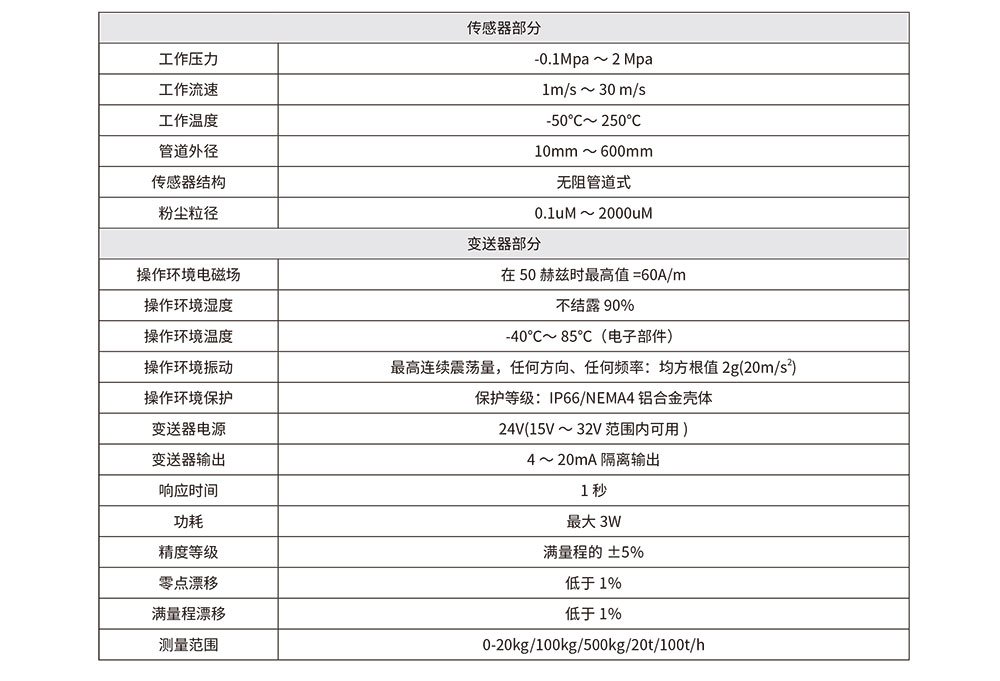

四、技术参数

五、安装及注意事项

5.1 传感器需安装在金属管道上（如遇非金属管道安装时，请咨询厂商）。

5.2 应尽可能安装在水平管道段，如遇特殊情况，也可以垂直安装。

5.3 安装位置应选在距离阀门、弯头 5 倍管径的平直管道段。

5.4 直接安装在被测管道。

5.5 传感器与管道为法兰连接。

5.6 连接线缆为 2*1mm²屏蔽电缆，屏蔽层应与变送器壳体良好连接。

5.7 外引电缆应就近固定，以防风雨中来回摆动，造成传输导线的机械损伤。

安装时特别注意：流体运动方向与传感器上所标示箭头方向一致。
