AYK3系列模拟量输出安全栅(操作端)

一、产品介绍

AYK3系列模拟量输出安全栅(操作端)，从安全区输入4～20mA电流信号，经隔离输出4～20mA电流信号到危险区，驱动现场的阀门定位器等设备，同时支持HART信号双向传输。该产品需要独立供电，输入、输出和电源三端隔离。

二、技术参数

供电电源：18V DC～32V DC 电源反向保护

工作功耗：≤ 1.0W（24V，单路满载输出）

                 ≤ 1.7W（24V，双路满载输出）

输入信号：4～20mA，HART数字信号

输入压降：≤ 1.2V，20mA时内阻60Ω

输出信号：4～20mA ，HART数字信号

允许负载：RL ≤ 800Ω

转换精度：0.1%F.S (25℃±2℃)

温度漂移：40ppm/℃

响应时间：≤ 2ms

电磁兼容：IEC 61326-3-1

介电强度：≥ 2500V AC （本安端与非本安端）

                 ≥ 1500V AC （非本安端之间）

绝缘电阻：≥ 100MΩ （输入/输出/电源之间）

工作温度：-20℃～+60℃

规格尺寸：宽12.7mm × 高110mm × 深118.9mm

面板说明：PWR：绿色电源指示

应用场所：安装于安全区，可连接0区、1区、2区；II A、II B、II C；T4～T6危险区的本安设备

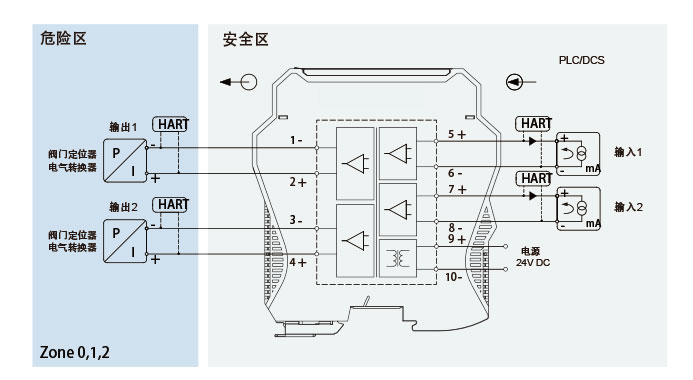

三、接线图

*注：在危险区和安全区不能同时使用HART手操器

            在危险区使用的HART手操器需要经过防爆认证

            AYK3B11-EX: 为一入一出仅包含输入1和输出1部分

           AYK3B12-EX: 为一入二出仅包含输入1，输出1，输出2部分

四、防爆参数

国家级仪器仪表防爆安全监督检验站(NEPSI) 认证

防爆标志：[Ex ia Ga] II C

端口电压(Um)：250V

认证参数：(1、2端子间，3、4端子间)

Uo=28V, Io=93mA, Po=651mW

II C：Co=0.08μF， Lo=4mH

II B：Co=0.68μF， Lo=12mH

II A：Co=2.27μF， Lo=32mH
