AYK3系列模拟量输入安全栅

一、产品介绍

AYK3系列模拟量输入安全栅，给危险区的2线制、3线制变送器提供隔离电源同时检测变送器输出的电流信号，经隔离变送电流或电压信号输出到安全区，同时支持HART数字信号双向传输。该产品需要独立供电，输入、输出和电源三端隔离。

二、技术参数

供电电源：18V DC～32V DC 电源反向保护

工作功耗：≤ 1.3W（24V，单路满载输出）

                 ≤ 1.8W（24V，双路满载输出）

输入信号：4～20mA，HART数字信号

输入阻抗：约75Ω

配电电压：开路电压≤ 26V，20mA时输出电压≥ 16V

输出信号：4～20mA ，HART数字信号

允许负载：RL ≤ 550Ω

转换精度：0.1%F.S (25℃±2℃)

温度漂移：40ppm/℃

响应时间：≤ 2ms

电磁兼容：IEC 61326-3-1

介电强度：≥ 2500V AC （本安端与非本安端）

                 ≥ 1500V AC （非本安端之间）

绝缘电阻：≥ 100MΩ （输入/输出/电源之间）

工作温度：-20℃～+60℃

规格尺寸：宽12.7mm × 高110mm × 深118.9mm

面板说明：PWR：绿色电源指示

应用场所：安装于安全区，可连接0区、1区、2区；II A、II B、II C；T4～T6危险区的本安设备

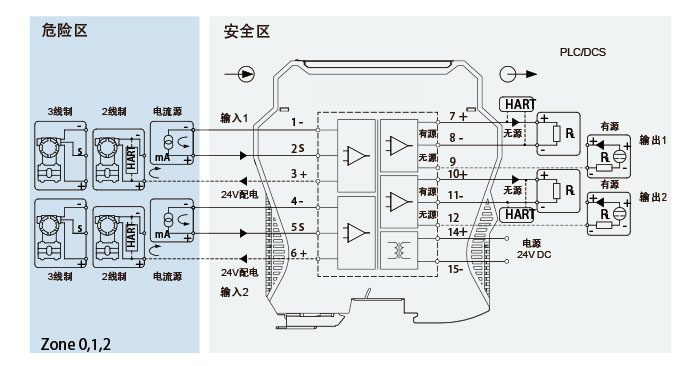

三、接线图

*注：在危险区和安全区不能同时使用HART手操器

在危险区使用的HART手操器需要经过防爆认证

四、防爆参数

国家防爆电气产品质量监督检验中心(NEPSI) 认证

防爆标志：[Ex ia Ga] II C

端口电压(Um)：250V

认证参数：(1、2端子间)

Uo=5V

II C：Co=70μF

II B：Co=700μF

II A：Co=700μF

认证参数：(1、3端子间)

Uo=28V, Io=93mA, Po=651mW

II C：Co=0.08μF， Lo=4mH

II B：Co=0.68μF， Lo=12mH

II A：Co=2.27μF， Lo=32mH

其它部分订货信息     *注：输出默认0～5V/0～10V/4～20mA，需要1～5V/2～10V/0～20mA订货说明
