AY-WZGPK / WZPK系列铠装铂热电阻

一、产品介绍

       AY-WZGPK / WZPK系列铠装铂热电阻与显示仪表配套，在-200~600℃的温度范围内对气体、液体介质或固体表面温度进行自动检测。适宜安装在管道狭窄和要求快速反应、微型化等特殊场合。

铠装铂热电阻通常由铠装铂热电阻感温元件、安装固定装置和接线装置等主要部件组成。

二、产品特点

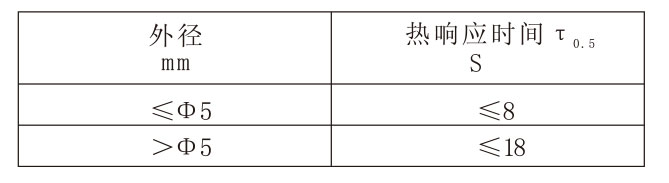

       铠装铂热电阻具有体形细长、热响应快、 抗震动， 使用寿命长等优点。

三、主要技术指标

温度测量范围及允差

注： Pt10分度号的铠装铂电阻需协议供货。 按用户要求，可以“技术协议”形式提供DIN、JIS标准分度号的产品。

常温绝缘电阻

常温绝缘电阻值不小于100MΩ，试验电压10~100V dc。

四、工作原理

       热电阻是利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度的。热电阻的受热部分(感温元件)是用细金属丝均匀地缠绕在绝缘材料制成的骨架上。当被测介质中有温度梯度存在时，所测得的温度是感温元件所在范围内介质层中的平均温度。

测量端形式

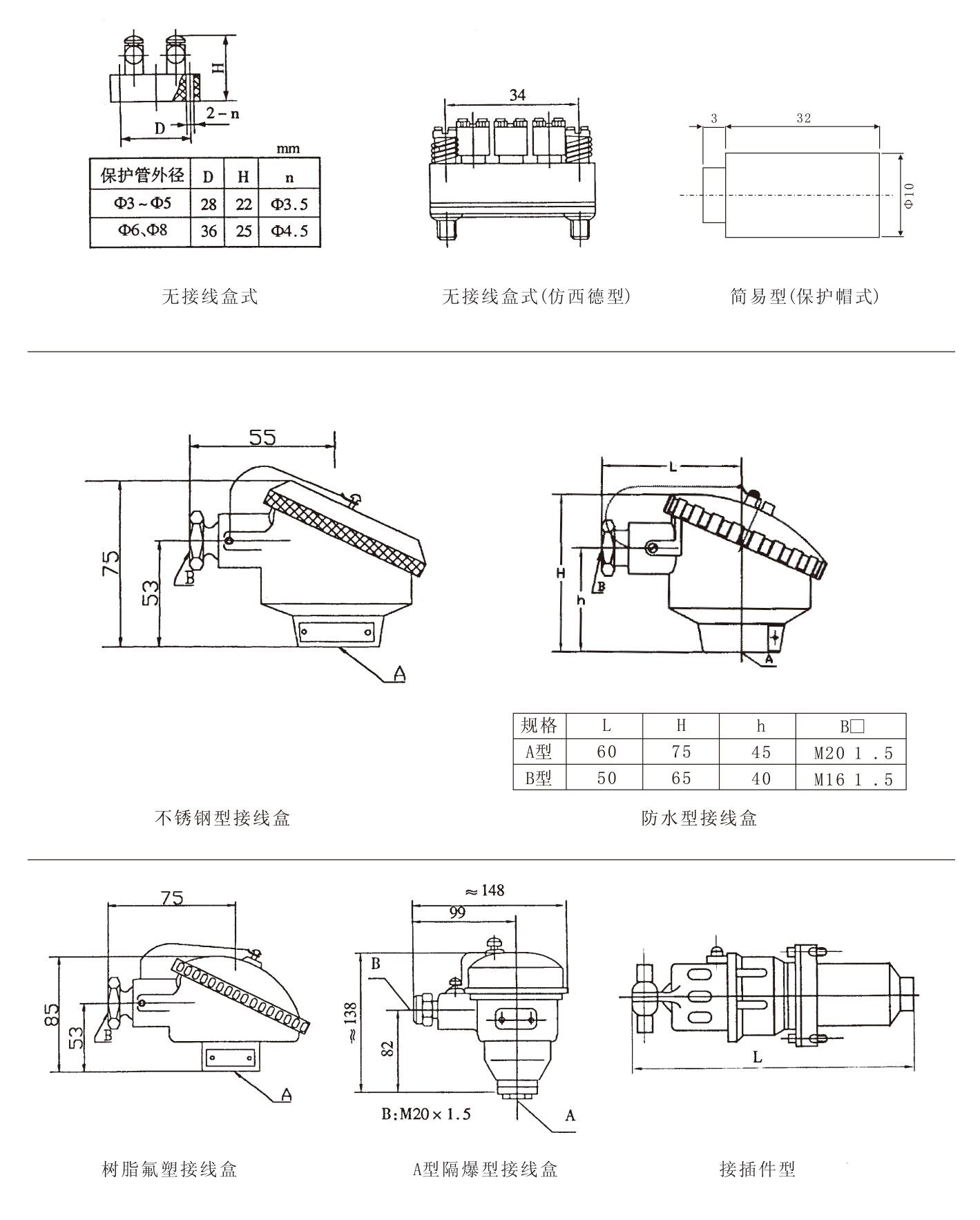

接线装置及其尺寸

铠装铂热电阻   标准型安装固定型式
