AY-WRG□K / WR□K系列铠装热电偶

一、产品介绍

       AY-WRG□K、WR□K系列铠装热电偶具有体形细长、热响应快、耐震动、使用寿命长以及便于弯曲等优点，广泛应用于航空、原子能、石油、化工、冶金、机械等工业部门和科技领域。

铠装热电偶通常由铠装偶元件,安装固定装置和接线装置等主要部件组成！

二、产品特点

       测温范围大，反应速度快，外径小，温度变化反应迅速，安装方便 、使用寿命长，气密性好，机械强度好。 可在有震动、低温、高温条件下使用。

三、主要技术指标

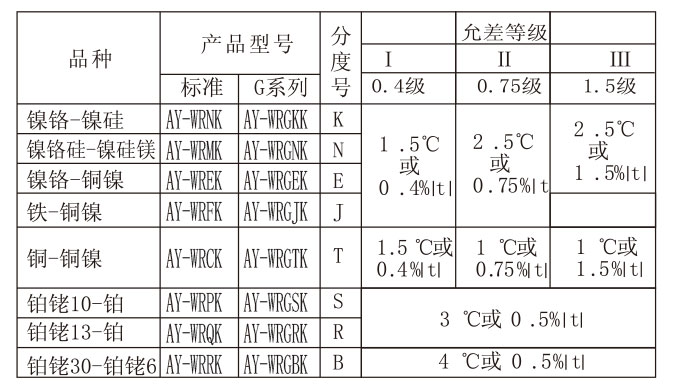

型号及允差

热响应时间τ0.5

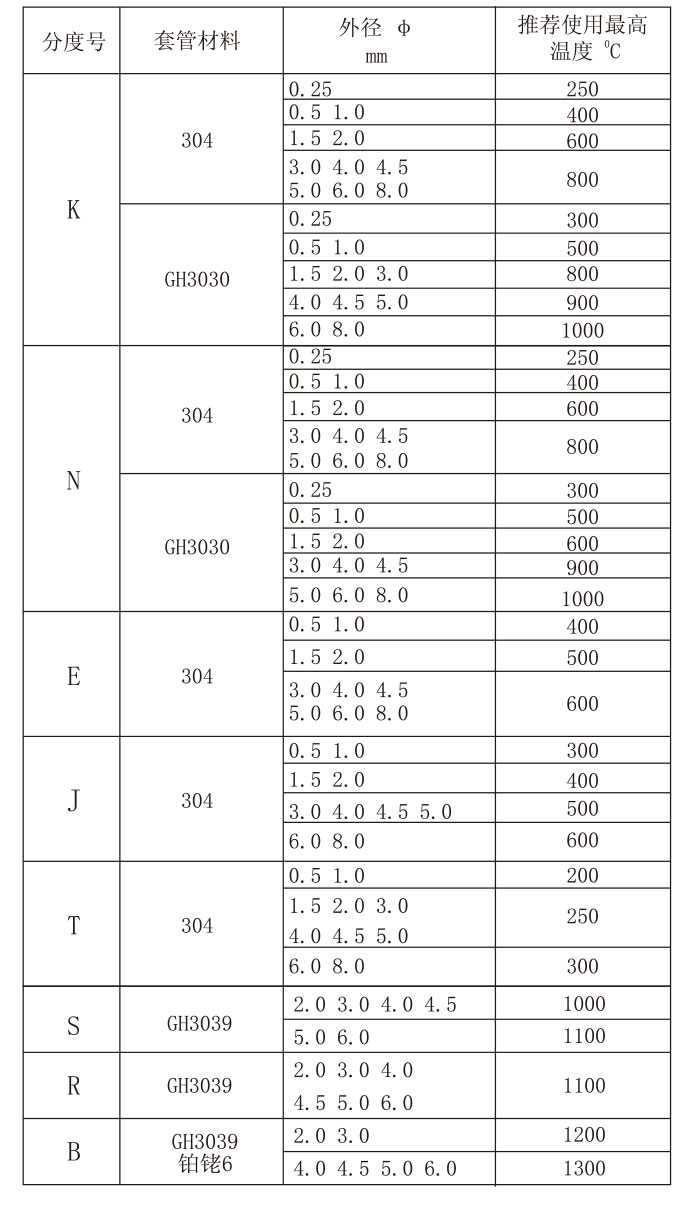

套管材料、外径和最高使用温度

注：使用温度与被测介质状况、环境条件及热电偶测量端结构形式有关。如测量端为露端型时，使用温度应相应降低。

常温绝缘电阻

注：带补偿导线的铠装热电偶其常温绝缘电阻按补偿导线标准执 行。

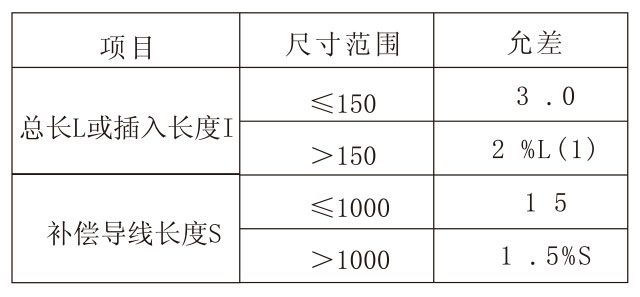

长度

测量端结构型式

四、工作原理

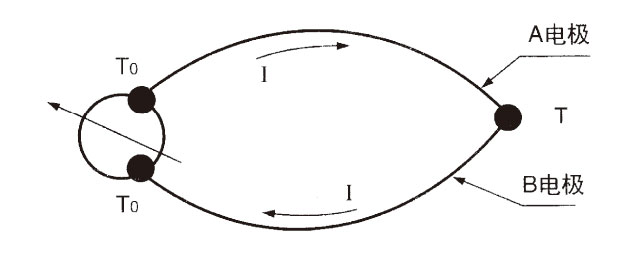

Seebeck(塞贝克)效应。 即：如果由两种不同成分的均质导体(热电极)组成闭合回路，当两端存在温度梯度时， 回路中就有电流通过。 那么两端之间就存在 Seebeck电势——热电势(如右上图所示)。

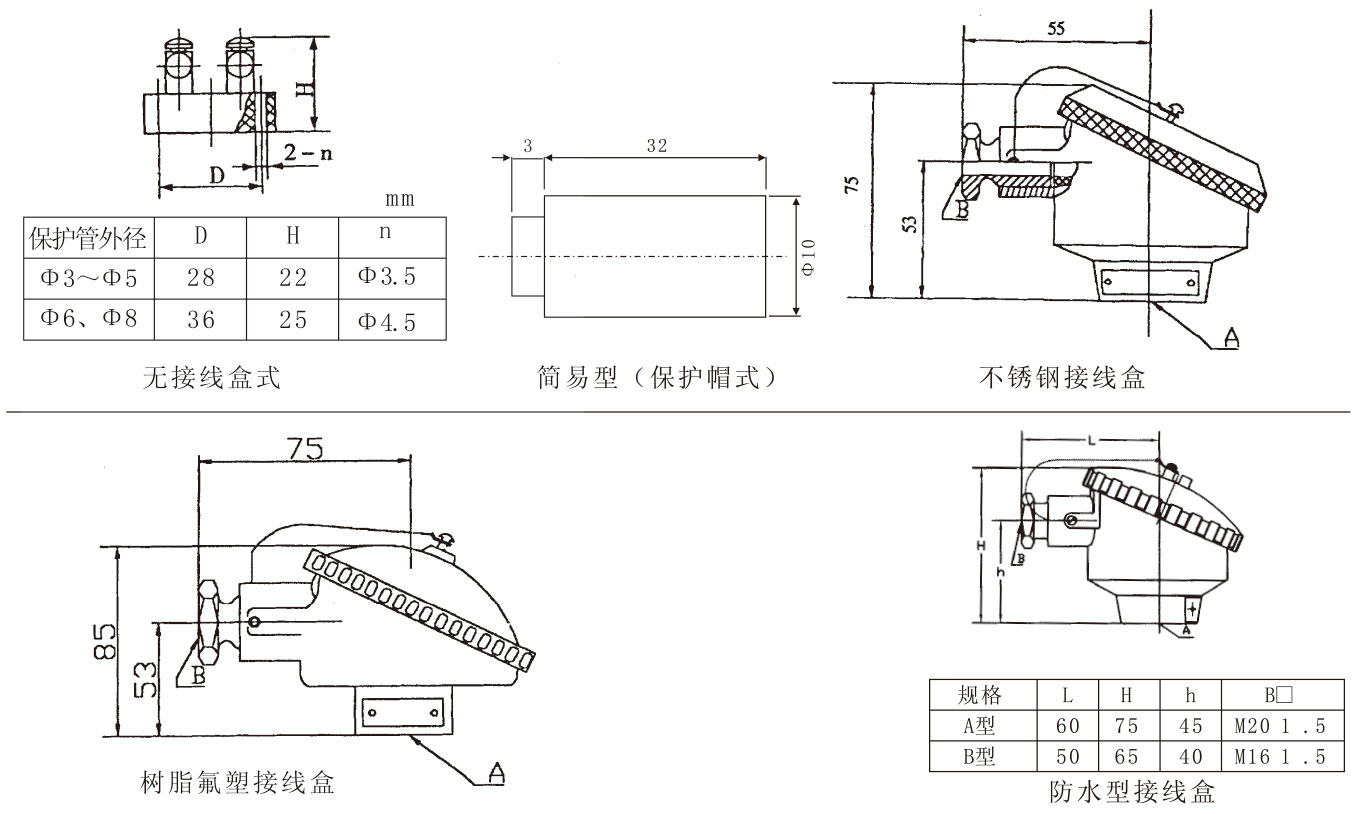

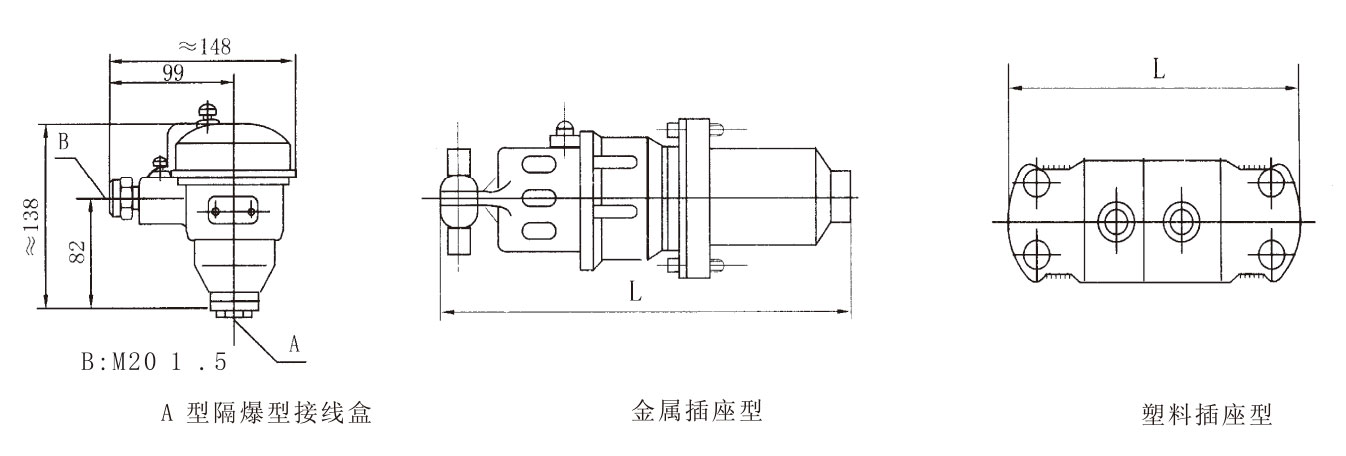

接线装置及其尺寸

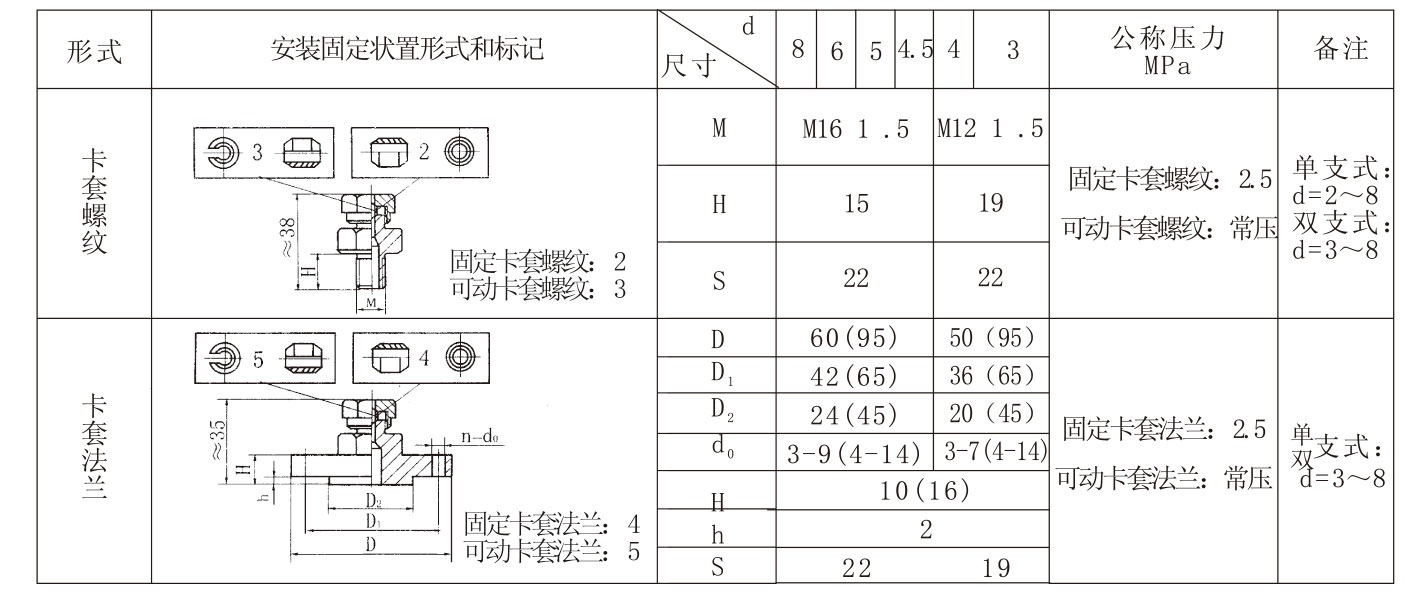

铠装热电偶  标准型安装固定型式

注： 凡订 () 尺寸的卡套法兰时， 需在订货合同上注明：卡套法兰：D1=65mm
