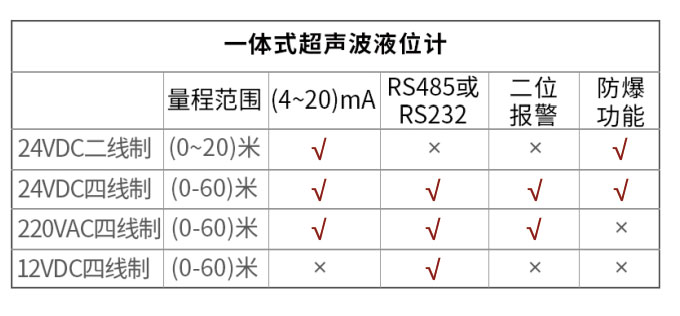

AY3800系列⼀体式超声波液位计

一、产品介绍

       AY3800系列⼀体式超声波液位计是⼀种智能型⾮接触式物位测量仪表。产品具有⾃动功率调整，增益控制，温度补偿，采⽤先进的检测技术和计算技术，提⾼仪表的测量精度，对⼲扰回波有抑制功能，保证测量结果的真实。⼴泛⽤于各种液体的液位和固体的物料⾼度的测量，也可⽤于距离的测量。

二、可测量介质

      ⽆挥发性⽓体或液体、⽆泡沫、⽆雾⽓、⽆粉尘、安装位置下⽆障碍物(如罐内搅拌杆)。

三、技术参数

应⽤现场：市政⼯程，⾃来⽔公司，污⽔处理，⽔利⽔电，环保处理，⽯油化⼯⼚，⻝品⼚等污⽔池液位监测，反应斧/罐体液位监测，河道⽔库液位监测，⽔箱液位监测等。

量程范围：(0~50)m，(0~0.5)⽶的量程需要定制

最⼤允许误差：±0.25mm~±0.5mm

安装⽅式：螺纹安装、法兰安装

环境温度：显⽰仪表:(-20~+60)℃，探头:(-20~+80)℃

输出信号：4线制(4~20)mA/750Ω负载，

                 2线制(4~20)mA/250Ω负载

供电⽅式：⼀体式:24VDC；分体式:220VAC+15%50Hz

防护等级：⼀体式IP65；

                 分体式:传感器IP67,转换器IP65

继电器输出：⼀体式:可选配⼆位继电器报警输出(2组AC250V/8A或DC30V/5A状态可编程)；

                    分体式:①可选配⼆位继电器报警输出(2组AC250V/8A或DC30V/5A状态可编程)

                               ②四位继电器报警输出(4组AC250V/8A或DC30V/5A状态可编程)

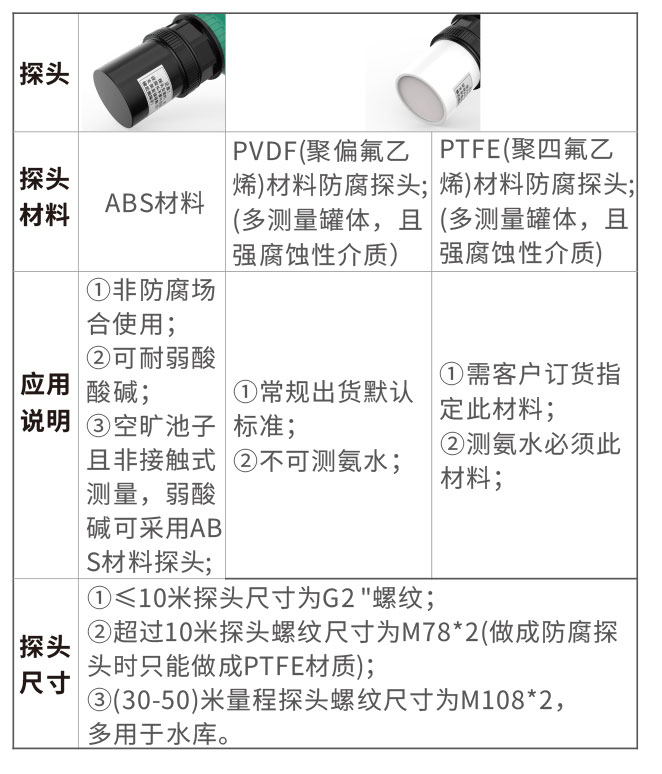

四、探头的应⽤

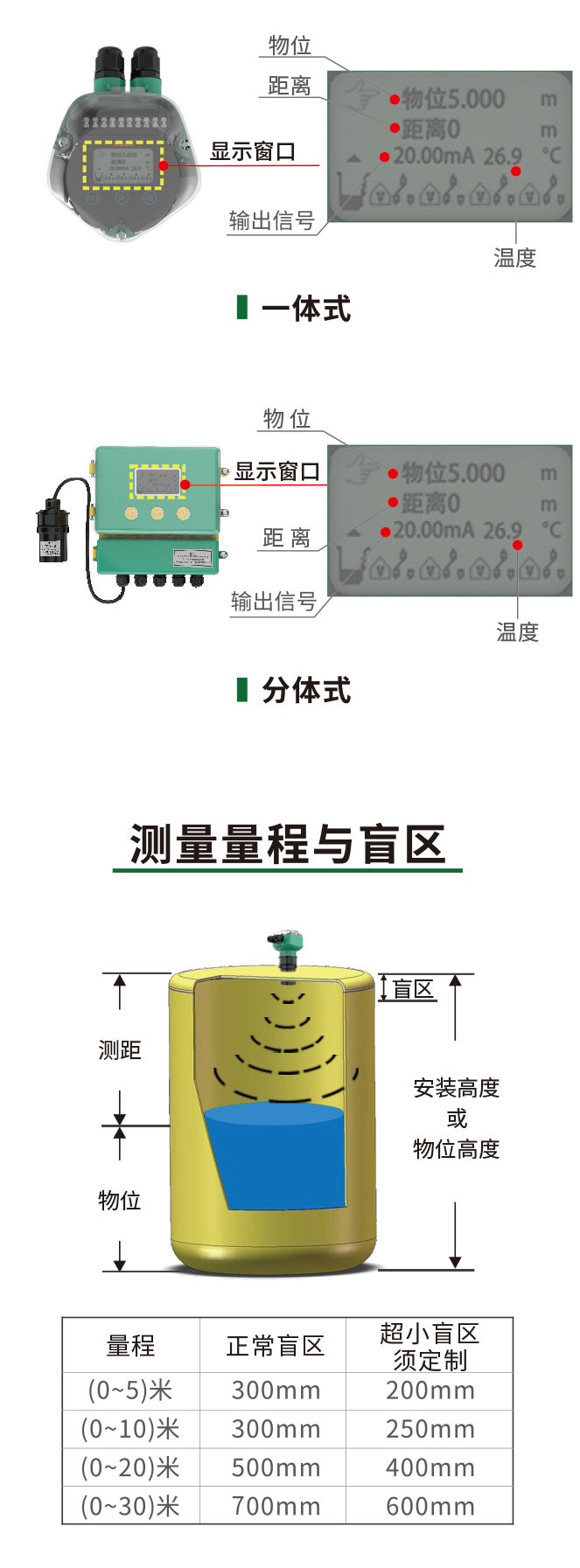

五、显⽰屏界⾯

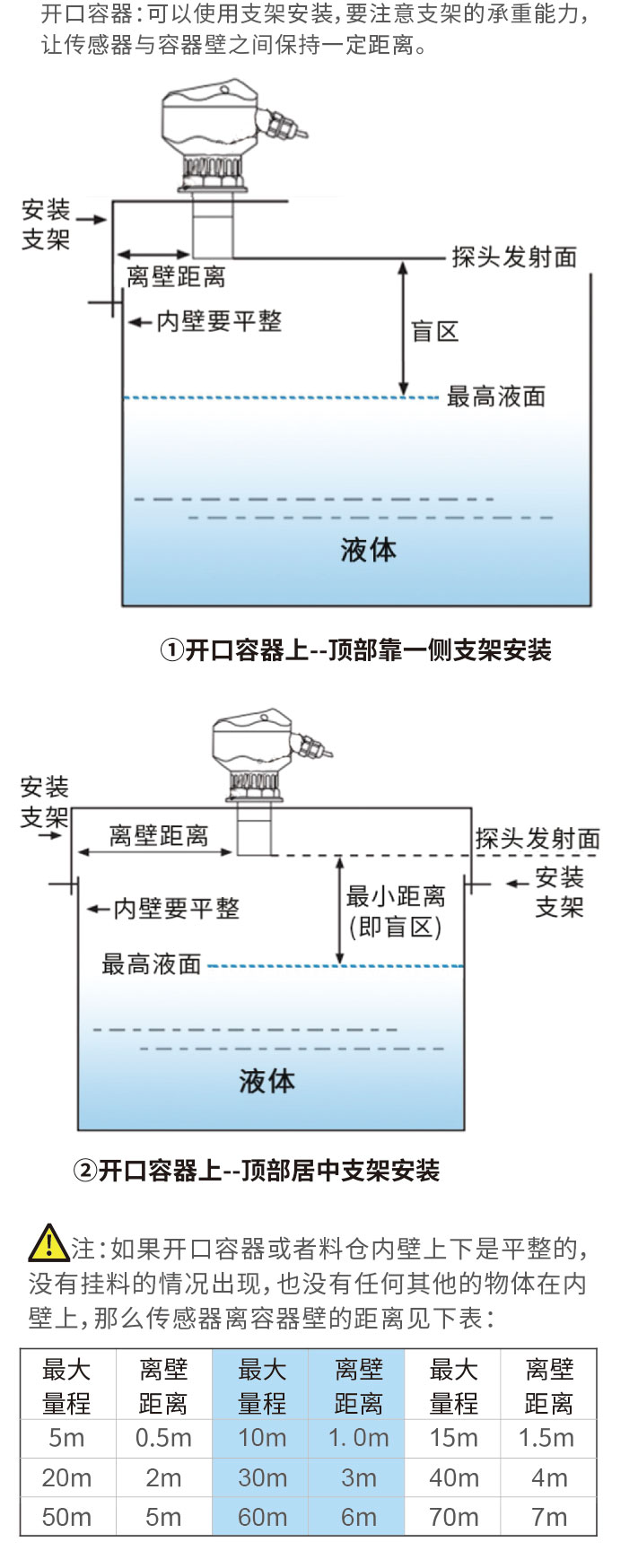

六、安装⽰意图
