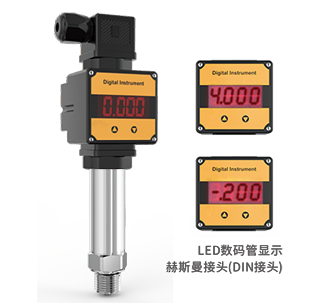

AY6600-BB系列数码管显示压力变送器

一、产品介绍

AY6600-BB系列数码管显示型压力变送器选用高稳定性、高可靠性和高精度的扩散硅压阻式压力传感器，经过高可靠性的放大电路及精密温度补偿，将被测介质的绝压或表压转换成(4~20)mA标准电信号。高质量的传感器、全密封焊接的封装技术以及完善的装配工艺确保了该产品的质量和性能。

该产品有多种接口形式和多种引线方式，能够最大限度的满足客户的需要，适用于与各种测量控制设备配套使用。

二、技术参数指标

测量介质:与316不锈钢兼容的各种液体、气体或蒸汽

测量范围:表压: (-0.1~0)MPa-(0.01~100)MPa

绝压: (0~40)kPa-70MPa

过载压力: 2倍满量程压力或110MPa(取较小值)

准确度等级: 0.5级,0.25级,0.1级(协议供货)

长期稳定性:±0.1%FS/年(典型值),±0.2%FS/年(最大值)

零点温度误差:±0.03%FS/℃(≤100kPa)

                      ±0.02%FS/℃(> 100kPa)

满度温度误差:±0.03%FS/℃(≤100kPa)

                     ±0.02%FS/℃(> 100kPa)

介质温度: (-20~+85)℃

环境温度: (-40~+85)℃

贮存温度: (-40~+120)℃

供电电压: (12~30)V DC

输出信号: (4~20)mA DC二线制

防护等级: IP65

安装方式:螺纹安装

过程连接: M20x1.5,G1/2",G1/4",1/2"NPT,1/4"NPT阳螺纹等

电气连接:赫斯曼接头(DIN接头)

壳体材质:不锈钢304(默认)或316(可选)

膜片材质:不锈钢316L

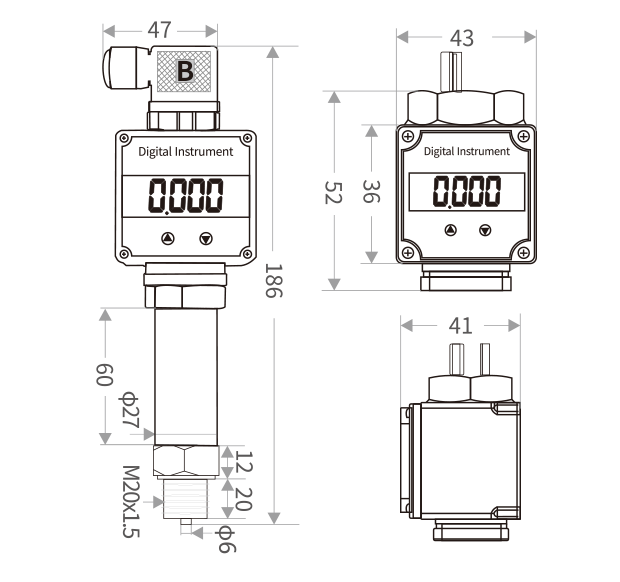

三、外形尺寸图    单位（mm）

四、特点

①AY6600-BB标准型压力变送器内置MCU微处理器，通过两按键编程，实现零点、满量程、小数点、显示速率、控制点的可调设定，无需任何电位器调整。

②产品分LED显示和LCD显示方式，无报警开关量输出和有报警开关量输出方式;

③全系列无需外部供电，仅需串联在被测回路中，就能将被测回路中的(4~20)mA信号精确地显示出来。

④突出优点在于其压降相比市场上同类产品低的多，

产品质量稳定，性能突出，具有非常强的抗干扰特性。
