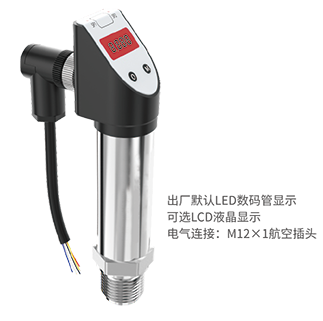

AY6600-BB系列表头显示(4~20)mA+PNP/NPN报警输出

一、产品介绍

AY6600-BB系列表头显示型压力变送器是一款集压力测量显示与控制为一体的智能压力开关,可输出三线制(4~20)mA电流信号和PNP开关信号，以国际先进的工业线MCU为核心，结合高品质的传感器，经过精心设计与调校，在确保精度的情况下，实现压力开关的高速反应和良好的电磁兼容性。

具有广泛的介质适用性，广泛应用于航空，航天，通讯，水利，石油，化工，电力，设备制造行业和实验室等领域进行表压或绝压的测量，也可测量负压，真空等满足泵、液压、气动设备等各种工业控制现场的应用。

二、技术参数指标

测量介质:与316不锈钢兼容的各种液体、气体或蒸汽

测量范围:表压: (-0.1~0)MPa-(0.01~100)MPa

绝压: (0~40)kPa-70MPa

过载压力: 2倍满量程压力或110MPa(取较小值)

准确度等级: 0.5级,0.25级,0.1级(协议供货)

长期稳定性:±0.3%FS/年

零点温度误差:±0.03%FS/℃(≤100kPa)

                     ±0.02%FS/℃(> 100kPa)

满度温度误差:±0.03%FS/℃(≤100kPa)

                     ±0.02%FS/℃(> 100kPa)

介质温度: (-20~+85)℃

环境温度: (-40~+85)℃

贮存温度: (-40~+120)℃

供电电压: (12~30)V DC

输出信号: (4~20)mA DC三线制+PNP报警输出

表头显示: LED数码管显示(出厂默认)，LCD液晶显示(可选)

防护等级: IP65

安装方式:螺纹安装

过程连接: M20x1.5,G1/2",G1/4",1/2"NPT,1/4"NPT阳螺纹等

电气连接:M12x1航空插头

壳体材质:不锈钢304(默认)或316(可选)

膜片材质:不锈钢316L

三、外形尺寸图    单位（mm）

四、特点

①小体积、高稳定性、高灵敏度

②多种量程选择，用户调试方便

③(4~20)mA电流输出和PNP开关量输出

④小型一体式设计，可选LED数码管显示或LCD液晶显示

⑤输出信号: (4~20)mA DC二线制

⑥防雷击，防射频干扰
