AY6600-GB/CB系列高温榔头型压力变送器

一、产品介绍

AY6600-GB/CB系列高温榔头型压力变送器选用高稳定性、高可靠性和高精度的扩散硅压阻式压力传感器,经过高可靠性的放大电路及精密温度补偿，将被测介质的表压或绝压转换成标准信号输出。高质量的传感器、全密封焊接的封装技术以及完善的装配工艺，产品经过了长期老化、高低温补偿、稳定性考核等工艺严格筛选，确保了该产品的质量和性能。该产品有多种接口形式和信号输出方式，能够最大限度的满足客户需求。

适用于石油、化工、冶金、电力、轻工、纺织、钢铁、建材、食品饮料，医药等行业的过程控制和压力测量。

二、技术参数指标

测量介质:高温的液体、气体或蒸汽

测量范围:表压: (-0.1~0)MPa-(0.01~100)MPa

绝压: (0~40)kPa-70MPa

过载压力: 2倍满量程压力或110MPa(取较小值)

准确度等级: 0.5级,0.25级,0.1级(协议供货)

长期稳定性:±0.1%FS/年(典型值)，

                  ±0.2%FS/年(最大值)

零点温度误差:±0.03%FS/℃(≤ 100kPa)

                      ±0.02%FS/℃(> 100kPa)

满度温度误差:±0.03%FS/℃(≤ 100kPa)

                     ±0.02%FS/℃(> 100kPa)

介质温度: (-20~+120)°C

环境温度:无显示(-30-+80)°C,带LCD表头(-20~+60)°C, 带LED表头(-30~+70)°C

贮存温度: (-30~+85)°C

供电电压: (12~30)V DC

输出信号:二线制(4~20)mA、 (4~ 20)mA+HART协议、(4~20)mA+Modbus RTU通讯协议(RS485)、Modbus RTU通讯协议(RS485)

防护等级: IP65

安装方式:螺纹安装

过程连接: M20x1.5,G1/2"阳螺纹等

电子壳体:铝合金

压力接口:不锈钢304(默认)或316(可选),含8片散热片

膜片材质:不锈钢316L

显示: LED数码管显示或LCD液晶显示可选

电气连接: M20x1.5带螺纹 端导线密封接头(防护等级IP65)

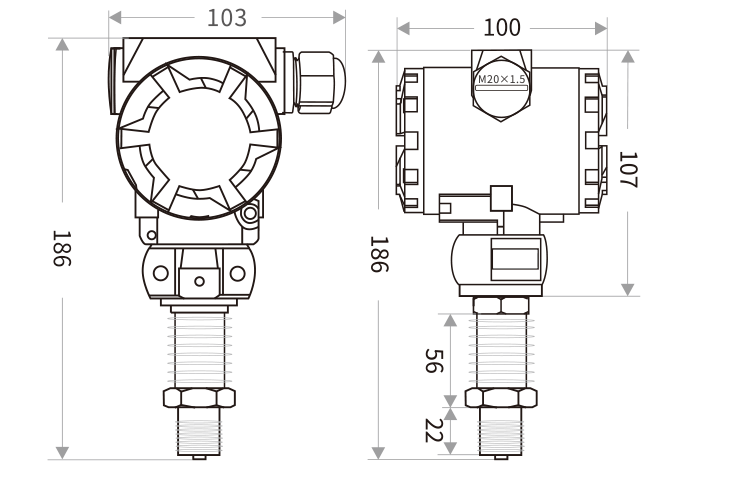

三、外形尺寸图    单位（mm）

四、特点

①小体积、高稳定性、高灵敏度

②无可调定位器，保证长期零点与线性优异

③全密封焊接结构

④防雷击、防射频干扰

⑤多种量程选择，用户调试方便

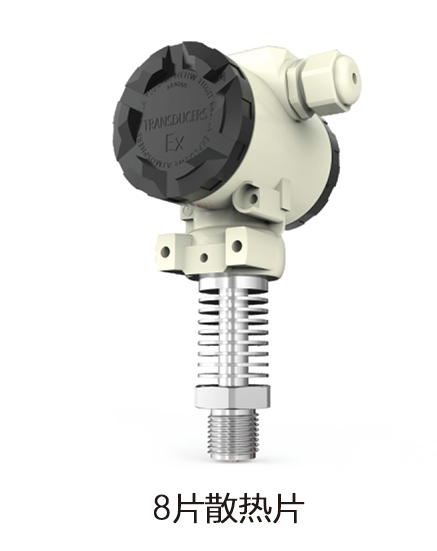

⑥带8片散热片，与冷凝圈配套使用，降温效果更佳

五、应用

广泛应用于各种蒸汽管道，热水管道，高温气体管道的压力检测。
