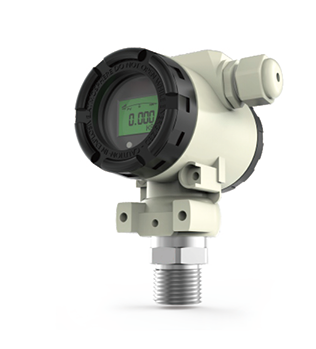

AY6600-CB/EB系列榔头齐平膜型压力变送器

一、产品介绍

AY6600-CB/EB系列榔头齐平膜型压力变送器选用高稳定性、高可靠性和高精度的扩散硅压阻式压力传感器，经过高可靠性的放大电路及精密温度补偿，将被测介质的表压转换成标准信号输出。采用齐平膜片型,特别适合对粘稠介质(如:糖浆、纸浆、胶水、聚氨酯、原油、油漆等)压力的测量。该产品具有体积小、重量轻、高精度、高可靠性和安装方便的特点。

适用于石油、化工、冶金电力、轻工、纺织、钢铁、建材、食品饮料，医药等行业的过程控制和压力测量。

二、技术参数指标

测量介质:流动性较好，粘稠无颗粒的介质的压力测量, 如:糖浆、纸浆、胶水、聚氨酯、原油、油漆等

测量范围:

表压: (-0.1~0)MPa-(0.01~7)MPa

表压:(0~10)MPa- 40MPa(须定制)

过载压力: 2倍满量程压力或110MPa(取较小值)

准确度等级: 0.5级，0.25级

长期稳定性:±0.1%FS/年(典型值)，

                  ±0.2%FS/年(最大值)

零点温度误差:±0.03%FS/℃(≤ 100kPa)

                     ±0.02%FS/℃(> 100kPa)

满度温度误差:±0.03%FS/℃(≤100kPa)

                     ±0.02%FS/℃(> 100kPa)

介质温度: (-20~+85)°C,无散热片;

               (-20~+120)°C,3片 散热片

环境温度:无显示(-30~+80)℃,带LCD表头(-20~+60)℃, 带LED表头(-30°C~+70)℃

贮存温度: (-30°C~+85)℃

供电电压: (12~30)V DC

输出信号: (4~20)mA DC二线制、(4~20)mA+HART协议、 (4~20)mA+Modbus RTU通讯协议(RS485)、Modbus RTU通讯协议(RS485)

防护等级: IP65

安装方式:螺纹安装

过程连接: M20x1.5,G1/2"阳螺纹等

电子壳体:铝合金

压力接口:不锈钢304(默认)或316(可选)

膜片材质:不锈钢316L

显示: LED数码管显示或LCD液晶显示可选

电气连接: M20x1.5带螺纹端导线密封接头

                     (防护等级IP65)

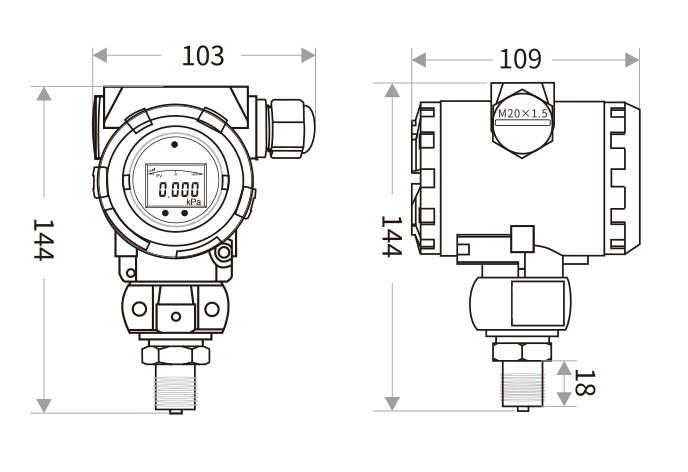

三、外形尺寸图    单位（mm）

四、特点

①全密封焊接结构

②防雷击、防射频干扰

③小体积、高稳定性、高灵敏度

④多种量程选择用户调试方便

⑤可选LED或LCD表头显示

⑥无可调定位器，保证长期零点与线性优异

⑦通过按键调整零点和量程

五、应用

适用于石油、化工、冶金电力、轻工、纺织、钢铁、建材、食品饮料，医药等行业的过程控制和压力测量。
