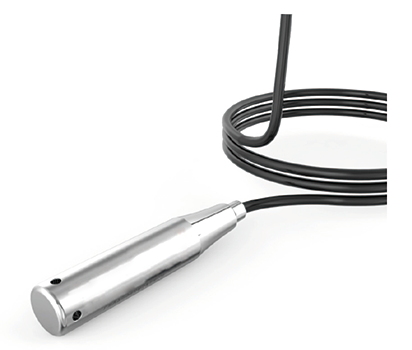

AY6600-YB系列一体式投入式液位计

一、产品介绍

AY6600-YB系列一体式投入式液位计选用高稳定性、高可靠性和高精度的扩散硅压阻式压力传感器，把与液体深度成正比的液体静压准确测量出来，经过高可靠性的放大电路及精密温度补偿，转换成标准的电压或电流信号输出，输出信号与液体的深度与线性对应关系，实现对液体液位深度的测量。高质量的传感器、全密封焊接的封装技术以及完善的装配工艺确保了该产品的质量和性能。

该产品为一体式，电路板和传感器采用全密封焊接的封装技术封装投入体壳体内，测量范围最大可达500米，电缆材质可选: PTFE、聚氨酯，适用于多种工况使用。

二、技术参数指标

测量介质:水及一般轻微腐蚀性液体广泛应用于各种罐子，水池，水井等液位的检测

测量范围:表压: (0~5)kPa-(0~2)MPa

过载压力: 2倍满量程压力或110MPa(取较小值)

准确度等级: 0.5级

长期稳定性:±0.1%FS/年(典型值),

                  ±0.2%FS/年(最大值)

零点温度误差:±0.039%FS/℃(≤ 100kPa)

                     ±0.02%FS/℃(> 100kPa)

满度温度误差:±0.03%FS/℃(≤ 100kPa)

                     ±0.02%FS/℃(> 100kPa)

介质温度: (-20-+85)℃

环境温度: (-40~+85)℃

贮存温度: (-40~+120)℃

供电电压: (12-30)V DC

输出信号: (4~20)mA DC二线制、(0~10)V DC、(0~5)V

                DC、(4~20)mA DC+HART协议、(1~5)V DC

                三线制      Modbus RTU通讯协议( RS485)

防护等级: IP68

引线方式:Φ7.2mm外径防水通气电缆

壳体材质:不锈钢304(默认)或316(可选)

电缆材质:聚氨酯(出厂标配)，聚四氟乙烯(防腐型)

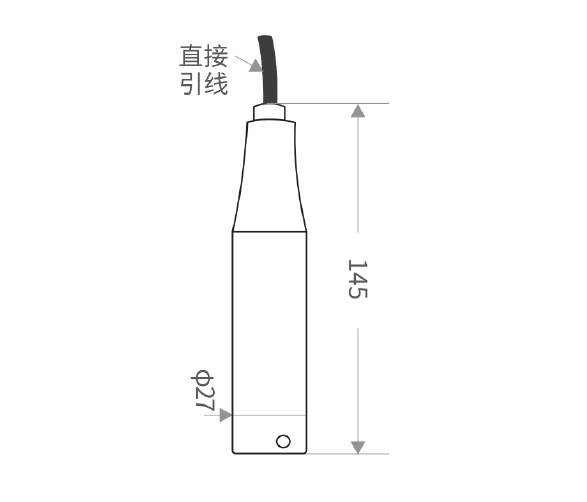

三、外形尺寸图    单位（mm）

四、特点

①体积小，直接投入水里即可测量液位

②防护等级IP68

③高精度，高稳定性，高可靠性

④防雷击，防射频干扰

五、应用

应用于水利水电监测、航海及船舶系统、化工、医用设备、水文监测与控制、城市供水及污水处理、工业现场液位测量与控制、供排水、环保等系统和行业的各种介质的液位测量。
