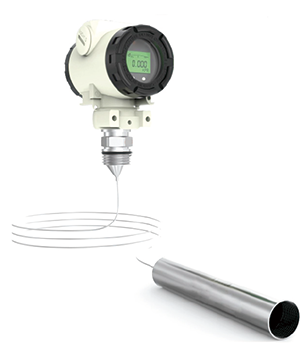

AY6600-JB系列集气筒投入式液位计

一、产品介绍

AY6600-JB系列集气筒投入式液位计选用高稳定性、高可靠性和高精度的扩散硅压阻式压力传感器,把与液体深度成正比的液体静压准确测量出来,经过高可靠性的放大电路及精密温度补偿，转换成标准的电流信号输出，输出信号与液体的深度与线性对应关系，实现对液体液位深度的测量。

该产品采用分体式结构，电子线路壳体为铸铝结构件,安装于方便接线的地方，便于调效和接线，可选L ED数码管表头显示或LCD液晶表头显示。测量原理:被测液体压缩集气桶内的空气，空气压力通过毛细管传递给敏感元件，敏感元件本身不与被测介质直接接触，因此该变送器可以测量较高温度的介质的液位。

二、技术参数指标

测量介质:水及与304或316不锈钢材质兼容的液体，广泛应用于各种罐子，水池，水井等液位的检测

测量范围:表压: (0~5)kPa-1MPa

过载压力: 2倍满量程压力或110MPa(取较小值)

准确度等级: 0.5级

长期稳定性:±0.1%FS/年(典型值)，

                   ±0.2%6FS/年(最大值)

零点温度误差:±0.03%6FS/℃(≤ 100kPa)

                     ±0.02%FS/℃(> 100kPa)满度温度误差:±0.03%FS/℃(≤ 100kPa)

                     ±0.02%FS/℃(> 100kPa)

介质温度: (0~+150)℃

环境温度:无显示(-30~+80)°C, 带LCD表头( 20~+60)*C,

               带LED表头(-30~+70)℃

贮存温度: (-30-+85)℃

供电电压: (12~30)V DC

输出信号: (4~20)mA DC二线制、(4~20)mA+HART协议、

               (4~20)mA+Modbus RTU通讯协议(RS485).

               Modbus RTU通讯协议(RS485)

防护等级: IP68(传 感器部分); IP65(接线 盒部分)

引线方式:Φ4mm 304不锈钢毛细管

壳体材质:不锈钢304(默认)或316(可选)

电缆材质: 304不锈钢

电子壳体:铝合金

显示:LED数码管显示或LCD液晶显示可选

电气连接: M20x1. 5带螺纹端导线密封接头

               (防护等级IP65)

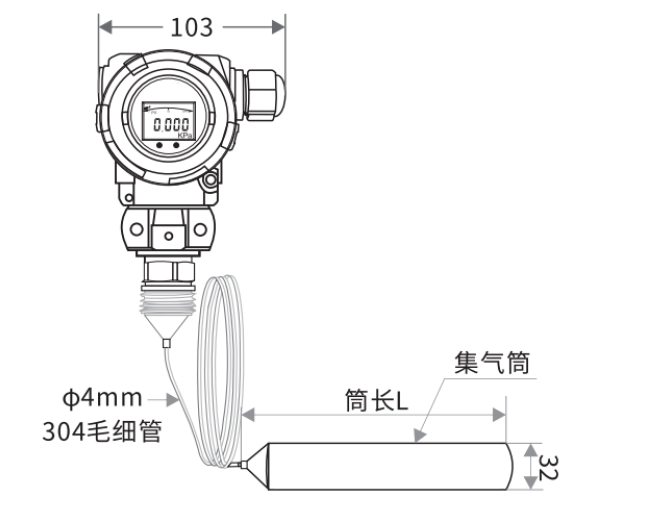

三、外形尺寸图    单位（mm）

四、特点

①体积小，直接投入水里即可测量液位

②可测量≤150°C的高温介质

③防护等级IP68

④高精度，高稳定性，高可靠性

⑤防雷击，防射频干扰

⑥电子线路壳体为铸铝结构件，安装于方便接线的地方，便于调试和接线

五、应用

应用于水利水电监测、航海及船舶系统、化工、医用设备、水文监测与控制、城市供水及污水处理、工业现场液位测量与控制、供排水、环保等系统和行业的各种介质的液位测量。
