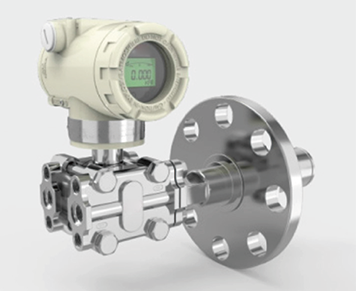

AY6800-LT系列智能单法兰液位变送器

一、产品介绍

AY6800-LT系列智能单法兰液位变送器用于测量液体、气体或蒸汽的液位、密度与压力，然后将其转变为(4~20)mA DC的电流信号输出。

也可与HART手操器互相通讯，通过它们进行设定、监控等。

二、技术参数

测量介质:液体、气体或汽体

输出信号:二线制，(4~20)mA DC输出,叠加HART协议数字通讯

电源: 24V DC(正常工作电压范围10.5~40V DC)

防爆标志:隔爆型: Ex d IIC T6 Gb;

              本安型: Ex ia IIC T6 Ga;

防护等级: IP66

迁移特性: 正负迁移后，其量程上、下限不得超过量程的极限。在最小量程时，最大正迁移为0.975URL;最大负迁移为-URL。在平方根输出时，正负迁移可调校流量量程的10%

环境温度: (-40~+85)°C[LCD表头为(-30~+70)℃]; 隔爆型: (-30~+70)℃,本安型: (-30~+60)℃

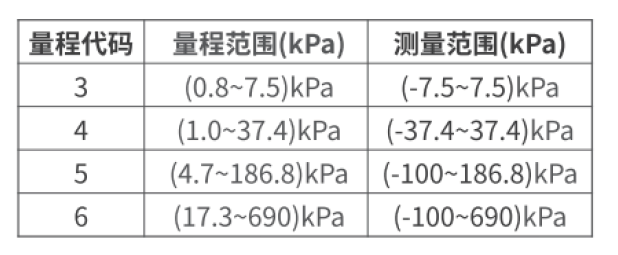

测量范围:

接液温度: (-40~105)℃

储存温度: (-40~85)℃

环境湿度: (0~100)%RH

静压和超压极限:

1501b法兰: 41.37kPa-1. 89MPa (绝对压力,37℃充硅油);

3001b法兰: 41.37kPa-4.9MPa(绝对压力,37℃充硅油)。

容积变化量: <0.16cm³

阻尼: (0.1~32.0)s(可调)

启动时间: 2s

三、性能指标

量程比:100:1

准确度等级: 0.1级

量程比影响:

0.1级:在量程比为1: 1到10:1时， 为调校量程的±0.1%，在量程比为10:1到100:1时，为±[0.05X (1+0.1X量程比)]%

稳定性:

0.1级: 36个月误差为最大量程的±0.25%

温度影响:

0.1级:零点误差为最大量程的±0.2%/28℃,包括量程和零点的总误差，为最大量程的±0.3%/28℃

电源影响:小于输出量程的0.05%

振动影响:在任意轴向上，引起的误差为最大量程范围的±0.05%/g

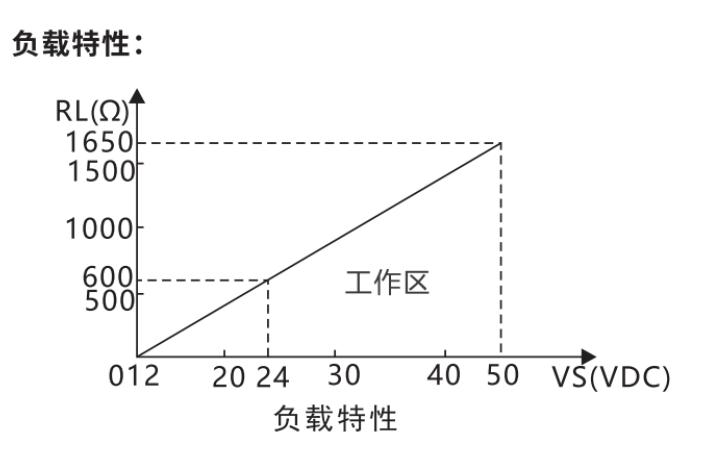

负载影响:

只要输入变送器的电压高于10.5V,在负载工作区内无负载影响

安装影响:

传压膜处于垂直位置时，可能产生零点变化最大为0.25kPa误差。传压膜处于水平位置时,可能产生零点变化最大为0.98kPa(对于插入式法兰要附加插入长度变化量)但对量程无影响，此误差可校正消除

电磁辐射:符合IEC801标准。

四、结构指标

接触介质的膜片，包括垫片和其它接触面:

316不锈钢、哈氏合金C、蒙乃尔合金、钽

插入部分: 316不锈钢、哈氏合金C、蒙乃尔合金

排气/排液阀:316不锈钢、哈氏合金C、蒙乃尔合金，O型圈(与测量介质接触):氟橡胶、丁腈橡胶、乙烯-丙烯、聚四氟乙烯

灌充液:硅油、惰性液体

法兰和接头: 316不锈钢、哈氏合金C、蒙乃尔合金

安装法兰: 碳钢镀锌、316不锈钢

螺栓: 碳钢镀锌、不锈钢

电气壳体:低铜铝合金/316不锈钢

涂层:内层导电氧化，外层聚酯环氧树脂

引压过程连接:

高压侧：管道尺寸2"、3"或4"，公称压力150lb或300lb;

低压侧: 1/2"NPT- 1/4"NPT(锥管螺纹)

电气连接: M20x1.5带螺纹端导线密封接头
