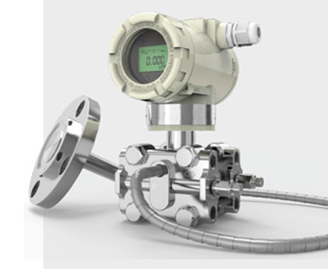

AY6800-RG/RD系列智能远传压力(差压)变送器

一、产品介绍

AY6800-RG/RD系列智能远传压力/差压变送器是用于防止管道中的介质直接进入变送器里的压力传感组件中，它与变送器之间是靠注满流体的毛细管连接起来的。

也可与HART手操器互相通讯通过它们进行设定、监控等。

二、应用场合

·需要将高温介质与变送器隔离;

·被测介质对敏感元件有腐蚀作用;

·测量悬浮液或高粘度介质;

·被测介质由于环境或流体温度的变化而固化或结晶;

·更换被测介质严格净化测量头;

·测量头必须保持卫生条件，防止污染。

三、远传装置分类

AY6800- RG/RD系列变送器远传装置与被测介质设备的连接有螺纹式、法兰式和卡环式(用于卫生系统)法兰式可分为带下套的法兰式和扁平式,由此远传装置可分为螺纹式、兰式、扁平式、插入筒式和卡环式。

四、远传装置技术指标

远传装置灌充液工作温度:

硅油: (-29~+300)℃， 惰性液: (-18~+204)℃

压力极限:

螺纹式: 14MPa;卡环式: 2MPa;

法兰式、插入式和扁平式:为法兰额定压力

响应时间:

与温度、压力、远传形式、毛细管的长短、直径及灌充液等有关。

五、远传装置选用的注意事项

远传装置扩大了变送器的应用范围,同时对整机性能也产生一定的影响，如温度影响增大、反应滞后等。为降低这些影响，满足过程控制的的要求，请注意以下事项:

·选择适合流程的型号，如压力、温度及灌充液等;

·毛细管应尽可能短，以减低温度影响，缩短响应时间;

·差压双法兰远传装置应对称;

·选择较薄的膜片和直径较大的膜片可降低温度影响;

·注意远传压力传递的限制与灌充液密度及传压高度差有关，用于真空系统时，更需测算变送器本体与远传装置的位置对传压的影响。
