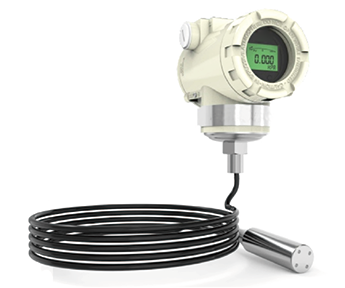

AY6800T-YB系列智能投入式液位计

一、产品介绍

AY6800T-YB系列智能投入式液位计用于工业现场的液位测量和压力测量，然后将其转变为(4~20)mA DC的电流信号输出。

也可与HART手操器互相通讯，通过它们进行设定、监控等。

二、技术参数

测量介质:液体

输出信号:二线制，(4~20)mA DC输出,叠加HART协议数字通讯，可选择线性输出或平方根输出

电源: 24V DC(正常工作电压范围10.5~40V DC)

防爆标志:隔爆型: Ex d IIC T6 Gb;本安型: Ex ia IIC T6 Ga

防护等级: IP66

环境温度: (-40~+85)℃[LCD表头为(-30~+70)℃]; 隔爆型: (-30~+70)℃,本安型: (-30~+60)℃

接液温度: (-40~105)℃

储存温度: (-40~85)℃

环境湿度: (0~100)%RH

阻尼: (0.1~32.0)s(可调)

启动时间: 2s

三、性能指标

量程比:100:1

准确度等级: 0.1级

量程比影响:在量程比为1: 1到10:1时， 为调校量程的±0.1%，在量程比为10:1到100:1时，为±[0.05X (1+0.1X量程比)]%

稳定性:36个月误差为最大量程的±0.25%

温度影响:

零点误差为最大量程的±0.2%/28℃,包括量程和零点的总误差，为最大量程的±0.3%/28℃

超压极限：小于传感器上限值的2倍

电源影响:小于输出量程的0.05%

振动影响:在任意轴向上，引起的误差为最大量程范围的±0.05%/g

负载影响:只要输入变送器的电压高于10.5V,在负载工作区内无负载影响

安装影响:零位误差，可校正

电磁辐射:符合IEC801标准。

四、结构指标

隔离膜片:316不锈钢、哈氏合金C、钽、

传感器壳体: 316不锈钢、哈氏合金C

电气壳体:低铜铝合金

涂层：内层导电氧化，外层聚酯环氧树脂

电气连接: M20x1.5带螺纹端导线密封接头

重量：2kg（不包括选件）

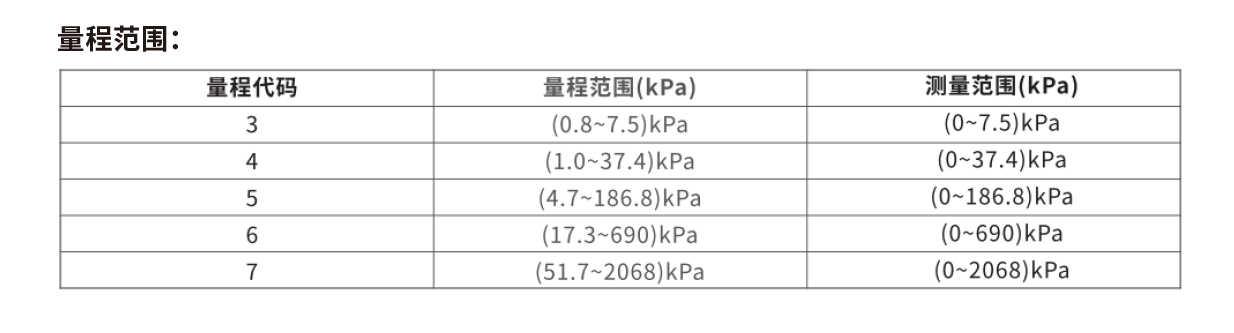

量程范围：
