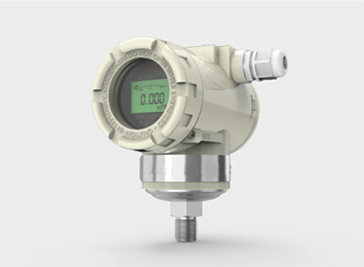

AY6800T-GP/AP系列智能直连式压力/绝压变送器

一、产品介绍

AY6800T-GP/AP系列智能直连式压力/绝压变送器用于测量液体、气体或蒸汽的液位、密度与压力，然后将其转变为(4~20)mA DC的电流信号输出。

也可与HART手操器互相通讯，通过它们进行设定、监控等。

二、技术参数

测量介质:液体、气体或汽体

输出信号:二线制，(4~20)mA DC输出,叠加HART协议数字通讯，可选择线性输出或平方根输出

电源: 24V DC(正常工作电压范围10.5~40V DC)

防爆标志:隔爆型: Ex d IIC T6 Gb;

               本安型: Ex ia IIC T6 Ga;

防护等级: IP66

迁移特性:

正向最大迁移率为最小调校量程的500%

负向最大迁移率为最小调校量程的600%

环境温度: (-40~+85)°C[LCD表头为(-30~+70)℃]; 隔爆型: (-30~+70)℃,本安型: (-30~+60)℃

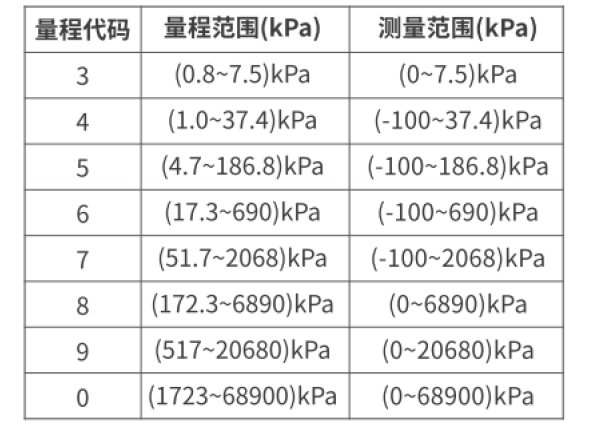

测量范围:

接液温度: (-40~105)℃

储存温度: (-40~85)℃

环境湿度: (0~100)%RH

静压和超压极限:可承受压力范围:100kPa-40MPa

两侧法兰可承受压力: 60MPa

容积变化量: <0.16cm³

阻尼: (0.1~32.0)s(可调)

启动时间: 2s

三、性能指标

量程比:100:1

准确度等级: 0.075级、0.1级

量程比影响:

0.075级:在量程比为1:1到10:1时，为调校量程的±0.075%，在量程比为10:1到100:1时，为±[0.025X (1+0.2X量程比)]%

0.1级:在量程比为1: 1到10:1时， 为调校量程的±0.1%，在量程比为10:1到100:1时，为±[0.05X (1+0.1X量程比)]%

稳定性:

0.075级: 36个月误差为最大量程的±0.2%;

0.1级: 36个月误差为最大量程的±0.25%

温度影响:

0.075级:零点误差为最大量程的±0.15%/28°C,包括量程和零点的总误差，为最大量程的±0.25%/28℃;

0.1级:零点误差为最大量程的±0.2%/28℃,包括量程和零点的总误差，为最大量程的±0.3%/28℃

电源影响:小于输出量程的0.05%

振动影响:在任意轴向上，引起的误差为最大量程范围的±0.05%

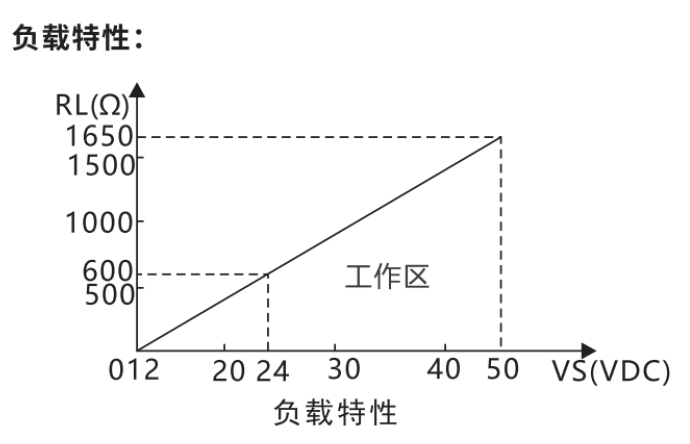

负载影响:

只要输入变送器的电压高于10.5V,在负载工作区内无负载影响

安装影响:零位误差，可校正

电磁辐射:符合IEC801标准。

四、结构指标

隔离膜片:

316不锈钢、哈氏合金C、蒙乃尔合金、钽、镀金

传感器壳体: 316不锈钢、哈氏合金C

电气壳体:低铜铝合金/316不锈钢

引压过程连接:M20x1.5外螺纹过程接头、M20x1.5内螺纹过程接头、G 1/2"外螺纹过程接头、1/2"NPT- 1/4"NPT螺纹过程接头、用户指定的其它接头

电气连接: M20x1.5带螺纹端导线密封接头

重量：2kg（不包括选件）
