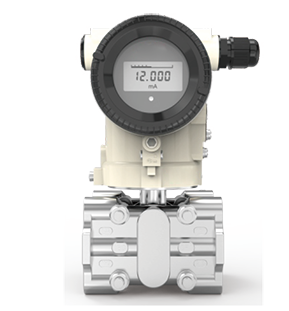

AY9900-DR系列智能微差压(流量)变送器

一、产品介绍

AY9900-DR系列智能微差压(流量)变送器⽤于测量液体、⽓体或蒸汽的液位、密度、压⼒、以及流量，然后将其转变成(4~20)mA DCHART电流信号输出。

AY9900-DR也可与HART375或AYModem相互通讯，进⾏参数设定、过程监控等。

标准规格

以标准零点为基准调校量程，不锈钢316L膜⽚，填充液为硅油。

二、性能规格

调量程的参考精度：

(包括从零点开始的线性、回差和重复性)±0.05%(协议供货)、±0.075%、±0.1%

若TD>10(TD=最⼤量程/调节量程)则为：±(0.05×TD)%、±(0.0075×TD)%、(0.01×TD)%

平⽅根输出精度为以上线性参考精度的1.5倍

环境温度影响：(-25~+65)℃时总影响量为：±(0.15×TD+0.05)%×Span

每10℃之间±0.08%×Span(TD=1时)

(-40~-25)℃和(+65~+85)℃时总影响量为：±(0.2×TD+0.05)%×Span

过压影响：±0.1%×Span

静压影响：±(0.025%URL+0.05%Span)/10MPa

⻓期稳定性：参考精度×Span/3年

电源影响：±0.001%/10V(12~36)VDC，可忽略不计

三、功能规格

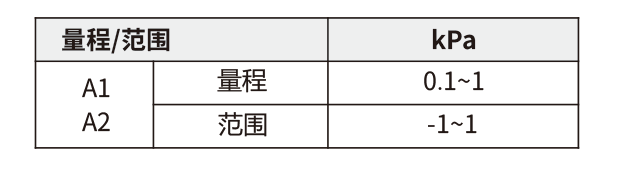

量程和范围：

量程上下限：

在量程的上下限范围内，可以任意调整。建议选择量程⽐尽可能低的量程代码，以优化性能特征。

零点设置：

零点和量程可以调节到表中测量范围内的任何值，只要：标定量程≥最⼩量程

安装位置影响：

与膜⽚⾯平⾏⽅向的安装位置变化不会造成零漂影响，若安装位置与膜⽚⾯超过90°的变化，会发⽣<0.4kPa范围内的零位影响，可以通过调节调零校正，⽆量程影响。

输出：

2线制，(4~20)mA DC，可选HART输出数字通讯，可选择线性或平⽅根输出。

输出信号极限：Imin=3.9mA，Imax=20.5mA

报警电流：

低报模式(最⼩)：3.6mA                                                                  ⾼报模式(最⼤)：21mA

不报模式(保持)：保持故障前的有效电流值                              报警电流标准设置：⾼报模式

响应时间：

放⼤器部件阻尼常数为0.1s；传感器时间常数为(0.1~1.6)s，取决于量程及量程⽐。附加的可调时间常数为：(0.1~60)s。对⾮线性输出（如平⽅根功能）的影响取决于该功能，并可据此计算。

预热时间： <15s

环境温度：(-40~+85)℃

带液晶显⽰、氟橡胶密封圈时(-20~+65)℃

储存温度/运输温度：(-50~+85)℃

带液晶显⽰时：(-25~+85)℃

⼯作压⼒(硅油)：

额定⼯作压⼒分为：0.2MPa、7MPa两档

静压极限：

从3.5kPa绝对压⼒⾄额定压⼒，保护压⼒可⼤于额定压⼒的1.5倍，同时加于变送器两侧。

单向过载极限：单向过载可达额定压⼒

防爆标志：

隔爆型：Ex d IIC T6 Gb，本安型：Ex ia IIC T6 Ga

允许使⽤温度：(-20~+70)℃，传感器：(-10~+80)℃
