AY9900-GP/AP系列智能压⼒/绝压变送器

一、产品介绍

AY9900-GP/AP系列智能压⼒/绝压变送器⽤于测量液体、⽓体或蒸汽的液位、密度、压⼒，然后将其转变成(4~20)mA DCHART电流信号输出。

也可与HART375⼿持终端或AYModem相互通信，通过它们进⾏参数设定、过程监控等。

标准规格

以标准零点为基准调校量程，不锈钢316L膜⽚，填充液为硅油。

二、性能规格

调量程的参考精度：

(包括从零点开始的线性、回差和重复性)±0.05%(协议供货)、±0.075%、±0.1%

若TD>2.5(TD=最⼤量程/调节量程)则为：±0.075%:±(0.03×TD)%±0.1%:±(0.04×TD)%

平⽅根输出精度为以上线性参考精度的1.5倍

环境温度影响：(-25~+65)℃时总影响量为：±(0.15×TD+0.05)%×Span

每10℃之间±0.08%×Span(TD=1时)

(-40~-25)℃和(+65~+85)℃时总影响量为：±(0.2×TD+0.05)%×Span

过压影响：参考精度×Span

静压影响：±(0.05%URL+0.075%Span)/额定⼯作压±0.25%；±(0.1%URL+0.15%Span)/额定压⼒

⻓期稳定性：±0.1%×Span/3年

电源影响：±0.001%/10V(12~36)V DC，可忽略不计

三、功能规格

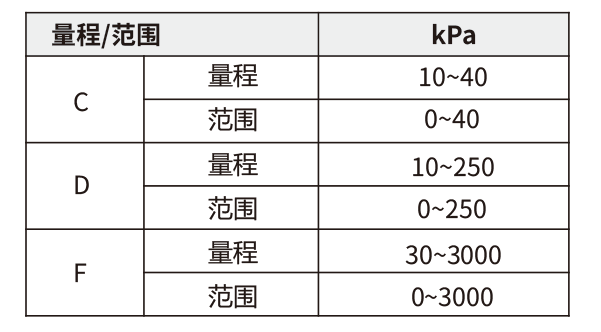

量程和范围（AY9900-AP）：

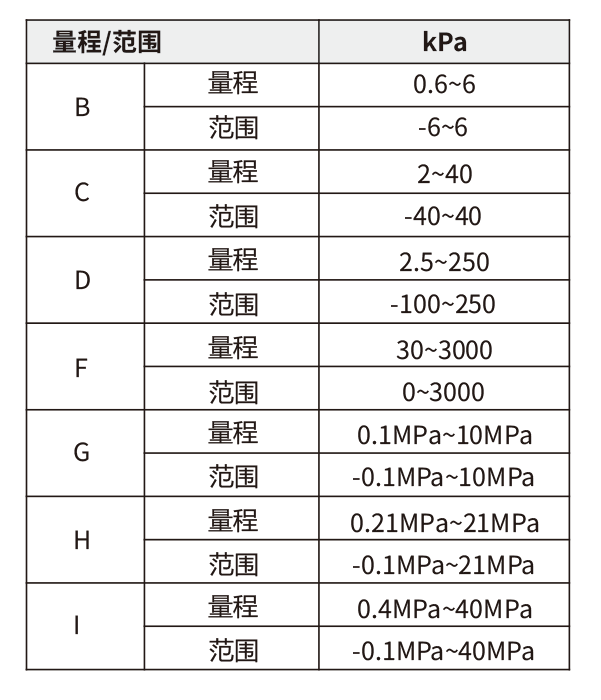

量程和范围（AY9900-GP）：

量程上下限：

在量程的上下限范围内，可以任意调整。建议选择量程⽐尽可能低的量程代码，以优化性能特征。

零点设置：

零点和量程可以调节到表中测量范围内的任何值，只要标定量程≥最⼩量程

安装位置影响：

与膜⽚⾯平⾏⽅向的安装位置变化不会造成零漂影响，

若安装位置与膜⽚⾯超过90°的变化，有<0.4kPa范围

内的零位影响，均可以通过调节调零校正，⽆量程影响。

输出：

2线制，(4~20)mA DC，HART输出，数字通讯可选

择线性或平⽅根输出。

输出信号极限：Imin=3.9mA,Imax=20.5mA

报警电流：

低报模式(最⼩)：3.6mA

⾼报模式(最⼤)：21mA

不报模式(保持)：保持故障前的有效电流值

报警电流标准设置：⾼报模式

响应时间：

放⼤器部件阻尼常数为0.1s,

感器时间常数为(0.1~1.6)s，取决于量程及量程⽐。

附加的可调时间常数为：(0.1~60)s。

预热时间： <15s

环境温度：(-40~+85)℃

带液晶显⽰、氟橡胶密封圈时(-20~+65)℃

储存温度/运输温度： (-50~+85)℃

带液晶显⽰时：(-25~+85)℃

压⼒极限：从真空⾄最⼤量程

防爆标志：

隔爆型：Ex d IIC T6 Gb，本安型：Ex ia IIC T6 Ga

允许使⽤温度：(-40~+65)℃

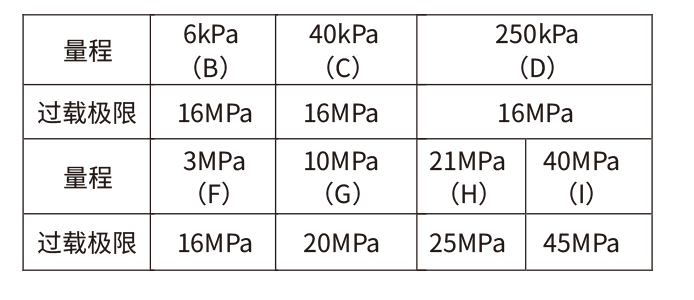

过载极限：
