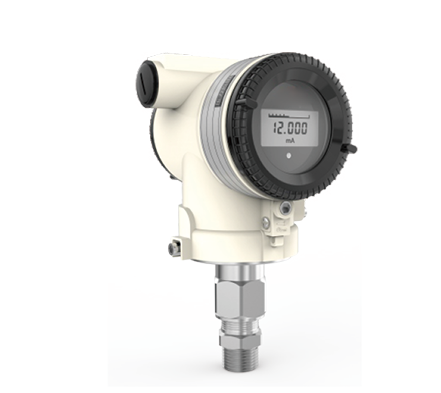

AY9900T-GP/AP系列直连式压⼒/绝压变送器

一、产品介绍

AY9900T-GP/AP系列智能直连式压⼒/绝压变送器⽤于测量液体、⽓体或蒸汽的液位、密度、压⼒，然后将其转变成(4~20)mA DCHART电流信号输出。

AY9900T-GP/AP也可与HART375⼿持终端或AYModem相互通信，通过它们进⾏参数设定、过程监控等。

标准规格

以标准零点为基准调校量程，不锈钢316L膜⽚，填充液为硅油。

二、性能规格

调量程的参考精度：

(包括从零点开始的线性、回差和重复性)

AY9900T-GP：±0.05%

AY9900T-GP/AP：±0.075%

AY9900T-GP/AP：±0.1%

若TD>10(TD=最⼤量程/调节量程)，

则为：AY9900T-GP/AP：±(0.0075×TD)%

AY9900T-GP/AP：±(0.01×TD)%

环境温度影响：(-25~+65)℃时总影响量为：±(0.15×TD+0.05)%×Span;每10℃之间±0.08%×Span(TD=1时)(-40~-25)℃和(+65~+85)℃时总影响量为：±(0.2×TD+0.05)%×Span

过压影响：±0.075%×Span

⻓期稳定性：±0.1%×Span/3年

电源影响：±0.001%/10V(12~36)VDC，可忽略不计

三、功能规格

量程和范围( AY9900-GP)

智能直连式绝压变送器

量程上下限：

在量程的上下限范围内，可以任意调整。建议选择量程⽐尽可能低的量程代码，以优化性能特征。

零点设置：

零点和量程可以调节到表中测量范围内的任何值，只要：标定量程≥最⼩量程

安装位置影响：

与膜⽚⾯平⾏⽅向的安装位置变化不会造成零漂影响，若安装位置与膜⽚⾯超过90°的变化,量程C有<0.25kPa范围内的零位漂移，其它量程有<0.15kPa范围内的零位影响，均可以通过调节调零校正，⽆量程影响。

输出：

2线制，(4~20)mA DC，可选HART输出数字通讯可选择线性或平⽅根输出。

输出信号极限：Imin=3.9mA，Imax=20.5mA

报警电流：

低报模式(最⼩)：3.6mA

⾼报模式(最⼤)：21mA

不报模式(保持)：保持故障前的有效电流值

报警电流标准设置：⾼报模式

响应时间：

放⼤器部件阻尼常数为0.1s；传感器时间常数为:(0.1~1.6)s，取决于量程及量程⽐。附加的可调时

间常数为：(0.1~60)s。

压⼒极限：从真空⾄最⼤量程。
