AY9900T-RG/RA系列直连式远传压⼒/绝压变送器

一、产品介绍

AY9900T-RG/RA的膜盒是⽤于防⽌管道内介质直接进⼊变送器的压⼒传感器组件中，它与变送器之间采⽤硅油等填充液传递压⼒。

二、性能规格

应⽤

AY9900T-RG/RA系列智能直连式远传压⼒/绝压变送器⽤于测量液体、⽓体或蒸汽的液位、密度、压⼒，然后将其转变成(4~20)mA DCHART电流信号输出。

AY9900T-RG/RA也可与HART375或AYModem相互通信，通过它们进⾏参数设定、过程监控等。

AY9900T-RG/RA的测量范围(未迁移时)为(0-6)kPa~25MPa，远传法兰的额定压⼒分别为：1.6/4MPa、6.4MPa、10MPa。

⼯作原理与结构

AY9900T-RG/RA系列智能直连式远传压⼒/绝压变送器结构上由AY9900T-GP/AP和经焊接安装的带⽑细管远传法兰组成。

其⼯作原理与AY9900T-GP/AP相同(参⻅AY9900T-GP/AP系列智能直连式压⼒变送器/绝压变送器技术规格书)，只是压⼒传递路径略有不同：作⽤在远传法兰侧的压⼒，⾸先经远传法兰上的膜⽚和填充液，再经⽑细管，最后到达测量传感器的测量端。

输⼊

测量参数：表压、绝压、液位

测量范围：AY9900T-RG：下限值：-100%URL起(连续可调)；上限值：⾄+100%URL(连续可调)。

                      AY9900T-RA：下限值：0~100%URL起(连续可调)；上限值：⾄+100%URL(连续可调)。

量程

AY9900T-RG/RA系列智能直连式远传压⼒变送器/绝压变送器的最⼩量程应为表1和表2中最⼩量程的较⼤值。调节的量程不得⼩于最⼩量程。其最⼤量程应为变送器本体最⼤量程与远传法兰额定压⼒两者最⼩值。

输出

2线制，(4~20)mA DCHART输出，数字通讯，HART协议加载在(4~20)mA DC信号上。

输出信号极限：Imin=3.9mA，Imax=20.5mA

报警电流(模式可设置)

低报模式(最⼩)：3.6mA

⾼报模式(最⼤)：21mA

不报模式(保持)：保持故障前的有效电流值

报警电流标准设置：⾼报模式

响应时间

放⼤器部件阻尼常数为0.1s；传感器和远传法兰时间常数为(0.2~6)s，取决于传感器的量程、量程⽐，⽑细管的⻓度，以及充灌液的粘度。附加的可调时间常数为：(0.1~60)s。

⼀般条件

安装条件

不带⽑细管的智能远传压⼒/绝压变送器可以通过远传法兰直接安装，位置偏差将产⽣可校正的零位偏移。电⼦表壳最⼤可旋转360°，定位螺钉可将其固定于任何位置。远传压⼒/绝压法兰与符合ANSI/DIN标准的配套法兰相连接，该配套法兰应配有软性垫⽚和安装固定的螺栓、螺⺟(⽤⼾可选配安装螺栓、螺⺟)。对于带⽑细管的智能远传压⼒/绝压变送器，如果远传密封装置低于变送器本体，则远传密封装置与变送器本体的最⼤⾼度落差应<5m。当⼯作压⼒低于100kPa绝对压⼒时，变送器本体必须低于远传密封装置。⽑细管的最⼩弯曲半径为75mm，严禁缠绕!

环境温度：

最低：取决于填充液

最⾼：85℃

带液晶显⽰、氟橡胶密封圈时(-20~+65)℃

储存温度/运输温度：

最低：取决于填充液

最⾼：85℃

相对湿度：(0~100)%

抗冲击：

加速度：50g

持续时间：11ms

抗震动：2g⾄500Hz

电磁兼容性(EMC)：

⻅下⻚表4《电磁兼容性附表》

过程介质极限温度极限：

介质温度：(-30~400)℃

变送器本体压⼒极限：真空⾄最⼤压⼒

远传法兰额定压⼒：

ANSI标准：150psi~600psi

DIN标准：PN1.6MPa~PN10MPa

重量：DN50/2"约(7~10)kg；DN80/3"约(8~11)kg;DN4"约(9~12)kg;

防爆标志：

隔爆型：Ex d IIC T6 Gb，本安型：Ex ia IIC T6 Ga

允许使⽤温度为：(-40~+65)℃

电源及负载条件:

电源电压为24V，R≤(Us-12V)/ImaxkΩ

其中Imax=23mA

最⼤电源电压：36VDC

最⼩电源电压：12VDC，15VDC(OLED⾼亮低功

耗液晶显⽰)

数字通讯负载范围： (250~600)Ω

电⽓连接:

M20X1.5电缆密封扣，接线端⼦适⽤(0.5~2.5)mm²的导线。

过程连接:

远传法兰符合ANSI标准或DIN标准。可直接安装，

参照尺⼨图。

材质:

测量膜盒：不锈钢316L

膜⽚：不锈钢316L、哈⽒合⾦C、不锈钢316L镀⾦、不锈钢316L涂FEP、钽

过程连接：不锈钢304、316L可选

螺⺟及螺栓：不锈钢(A2)

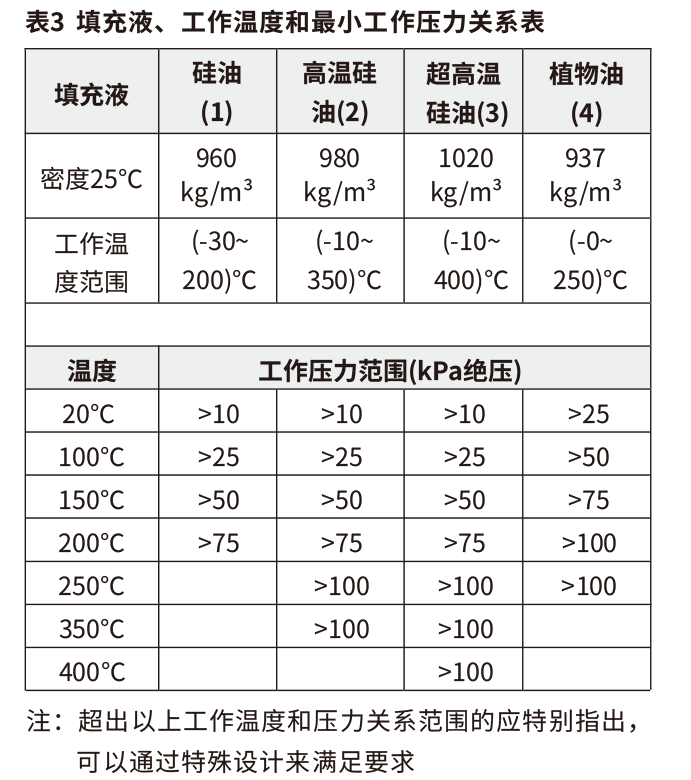

填充液：硅油、氟油

密封圈：丁腈橡胶(NBR)、氟橡胶(FKM)、聚四氟⼄烯(PTFE)

变送器外壳：铝合⾦材质,外表喷涂环氧树脂,不锈钢表壳可选

外壳密封圈：丁腈橡胶(NBR)

铭牌：不锈钢304

防护等级：IP65，IP67(防爆型)

表4电磁兼容性附表
