AY9900-WG/WA系列卫⽣型压⼒/绝压变送器

一、产品介绍

AY9900-WG/WA系列卫⽣型压⼒/绝压变送器⽤于测量液体、⽓体或蒸汽的液位、密度、压⼒，然后将其转变成(4~20)mA DCHART电流信号输出。

AY9900-WG/WA也可与HART375或AYModem相互通讯，通过它们进⾏参数设定、过程监控等。

标准规格

以标准零点为基准调校量程，不锈钢316L膜⽚，填充液为硅油。

二、性能规格

调量程的参考精度：

(包括从零点开始的线性、回差和重复性)

±0.05%(仅压⼒变送器)、±0.075%、±0.1%

若TD>10(TD=最⼤量程/调节量程)，则为：

±(0.0075×TD)%、±(0.01×TD)%

环境温度影响

(-20~+65)℃时总影响量为：

±(0.15×TD+0.05)%×Span

(-40~-25)℃和(+65~+85)℃时总影响量为：

±(0.2×TD+0.05)%×Span

过压影响：±0.075%×Span

稳定性：±0.1%×Span/3年

电源影响：±0.001%/10V(12~42VDC)，可忽略不计

三、功能规格

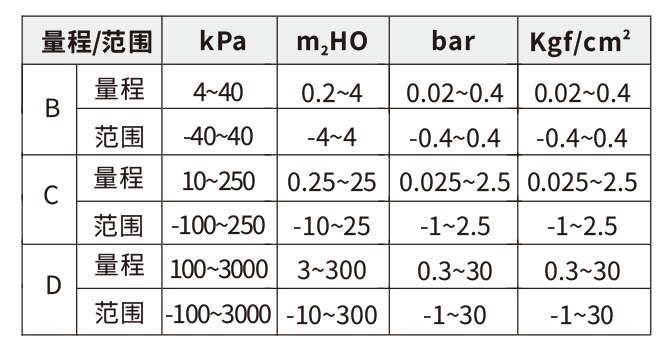

量程和范围(AY9900-WG)

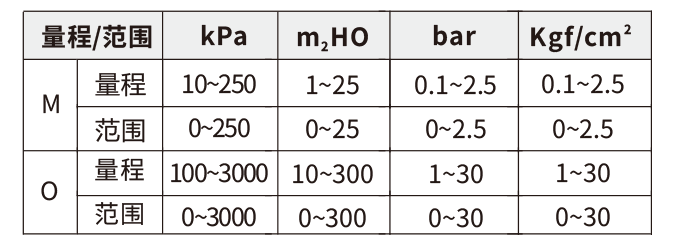

量程和范围(AY9900-WA)

量程上下限

在量程的上下限内，可任意调整。建议选择量程⽐尽可能低的量程代码，以优化性能特征。

安装位置影响

直接安装式变送器可以通过卡盘直接安装，位置偏差将产⽣可校正的零位偏移。表壳最⼤可旋转360°，定位螺钉可将其固定于任何位置。带⽑细管变送器，如果卡盘低于变送器本体，则卡盘与变送器本体的最⼤⾼度落差应<5m。当⼯作压⼒为低于100kPa绝压时，变送器本体必须低于卡盘。⽑细管的最⼩弯曲半径为75mm，严禁缠绕!

零点设置

零点和量程可以调节到表中测量范围内的任何值，只要：标定量程≥最⼩量程。

输出

2线制，(4~20)mA DCHART输出，数字通讯，可选择线性或平⽅根输出，HART协议加载在(4~20)mA DC信号上。

输出信号极限：Imin=3.9mA，Imax=20.5mA。

报警电流:

低报模式(最⼩)：3.6mA

⾼报模式(最⼤)：21mA

不报模式(保持)：保持故障前的有效电流值

报警电流标准设置：⾼报模式

响应时间:

放⼤器部件阻尼常数为0.1s；传感器和远传法兰时间常数为(0.2~6)s，取决于传感器的量程、量程⽐、⽑细管的⻓度，以及充灌液的粘度。附加的可调时间常数为：(0.1~60)s。

预热时间：<15s

环境温度：(-40~+85)℃   带液晶显⽰、氟橡胶密封圈时(-20~+65)℃、

储存温度/运输温度：(-50~+85)℃   带液晶显⽰时(-25~+85)℃

介质温度：(-30~+250)℃

填充液、⼯作温度关系表

压⼒极限：从真空⾄最⼤量程

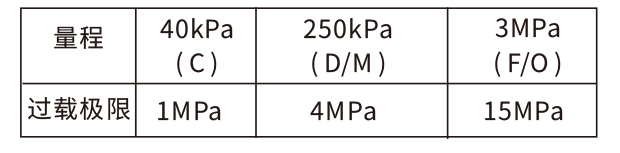

过载极限：

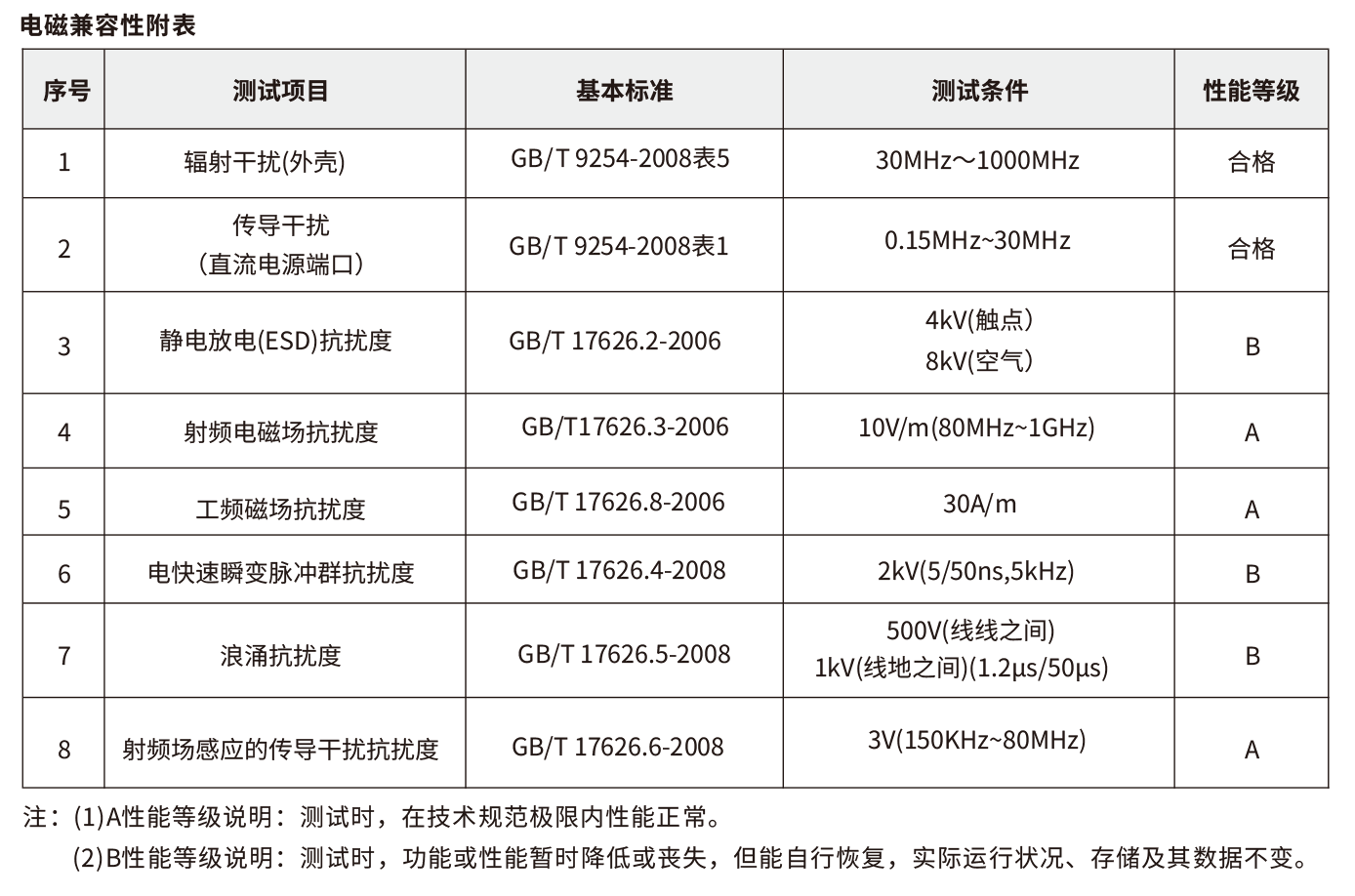

电磁兼容性(EMC)：⻅下⻚《电磁兼容性附表》

防爆标志：

隔爆型：Ex d IIC T6 Gb，本安型：Ex ia IIC T6 Ga

允许使⽤温度为：(-40~+65)℃

三、安装

电源及负载条件：

电源电压为24V，R≤(Us-12V)/ImaxkΩ，其中Imax=23mA

最⼤电源电压：36VDC

最⼩电源电压：12VDC,15VDC(OLED⾼亮低功耗液晶显⽰)

数字通讯负载范围：(230~600)Ω

电⽓连接: M20X1.5电缆密封扣，接线端⼦适⽤于(0.5~2.5)mm²的导线。

过程连接：DN25/DN40/DN50/DN76.1卫⽣型接⼝；零死⻆接⼝

四、物理安装

材质

测量膜盒：不锈钢316L

膜⽚：不锈钢316L、哈⽒合⾦C、不锈钢316L镀⾦、不锈钢316L涂FEP、钽

过程连接：不锈钢304、316L可选

螺⺟及螺栓：不锈钢(A2)

填充液：硅油、氟油

密封圈：丁腈橡胶(NBR)、氟橡胶(FKM)、聚四氟⼄烯(PTFE)

变送器外壳：铝合⾦材质,外表喷涂环氧树脂,不锈钢表壳可选

外壳密封圈：丁腈橡胶(NBR)

铭牌：不锈钢304

重量：1.8kg(指铝合⾦外壳，⽆：安装⽀架、过程连接)

防护等级：IP65，IP67(防爆型)
