AY9900T-YB系列智能投⼊式液位计

一、产品介绍

AY9900T-YB系列智能投⼊式液位计⽤于⼯业现场的液位测量和压⼒测量，然后将其转变成(4~20)mA DCHART电流信号输出。

也可与HART375或AYModem相互通信，通过它们进⾏参数设定、过程监控等。

标准规格

以标准零点为基准调校量程，不锈钢316L膜⽚，填充液为硅油。

二、性能规格

调量程的参考精度：

(包括从零点开始的线性、回差和重复性)

±0.25%、±0.5%

若TD>10(TD=最⼤量程/调节量程)，则为：

±(0.025×TD)%、±(0.05×TD)%

环境温度影响

(-25~+65)℃时总影响量为：±(0.15×TD+0.05)%×Span

每10℃之间±0.08%×Span(TD=1时)

(-40~-25)℃和(+65~+85)℃时总影响量为：±(0.2×TD+0.05)%×Span

过压影响：±0.25%×Span

⻓期稳定性：±0.5%×Span/3年

电源影响：±0.001%/10V(12~42VDC)，可忽略不计

报警电流：

低报模式(最⼩)：3.6mA

⾼报模式(最⼤)：21mA

不报模式(保持)：保持故障前的有效电流值

报警电流标准设置：⾼报模式

响应时间：

放⼤器部件阻尼常数为0.1s；传感器时间常数为：(0.1~1.6)s，取决于量程及量程⽐。

附加的可调时间常数为：(0.1~60)s

三、功能规格

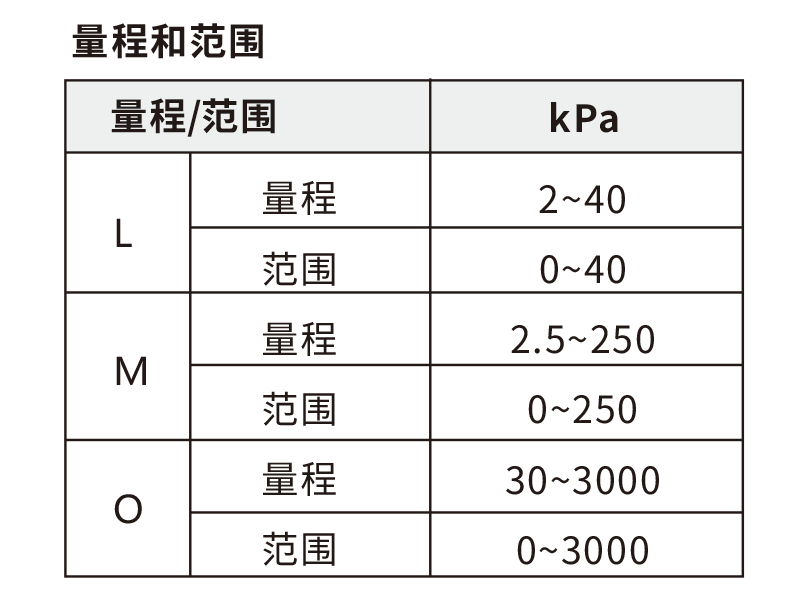

量程上下限：

在量程的上下限范围内，可以任意调整。建议选择量程⽐尽可能低的量程代码，以优化性能特征。

零点设置：

零点和量程可以调节到表中测量范围内的任何值，

只要：标定量程≥最⼩量程。

安装位置影响：

与膜⽚⾯平⾏⽅向的安装位置变化不会造成零漂影响，若安装位置与膜⽚⾯超过90°的变化，有<0.4kPa范围内的零位影响，均可以通过调节调零校正。⽆量程影响。

输出：

2线制，(4~20)mA DC，可选HART输出数字通讯，

可选择线性或平⽅根输出。

输出信号极限：Imin=3.9mA，Imax=20.5mA。

储存温度/运输温度： (-50~+85)℃

带液晶显⽰时：(-25~+85)℃

压⼒极限：从真空⾄最⼤量程。

预热时间： <15s

环境温度：(-40~+85)℃

                     带液晶显⽰、氟橡胶密封圈时(-20~+65)℃

储存温度/运输温度：(-50~+85)℃

                                带液晶显⽰时：(-25~+85)℃

压⼒极限：从真空⾄最⼤量程

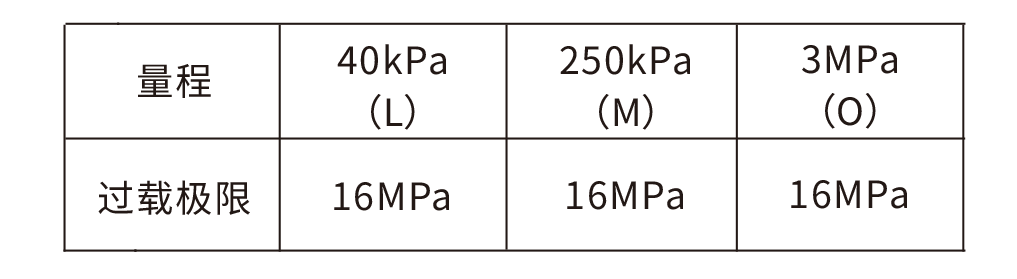

过载极限：

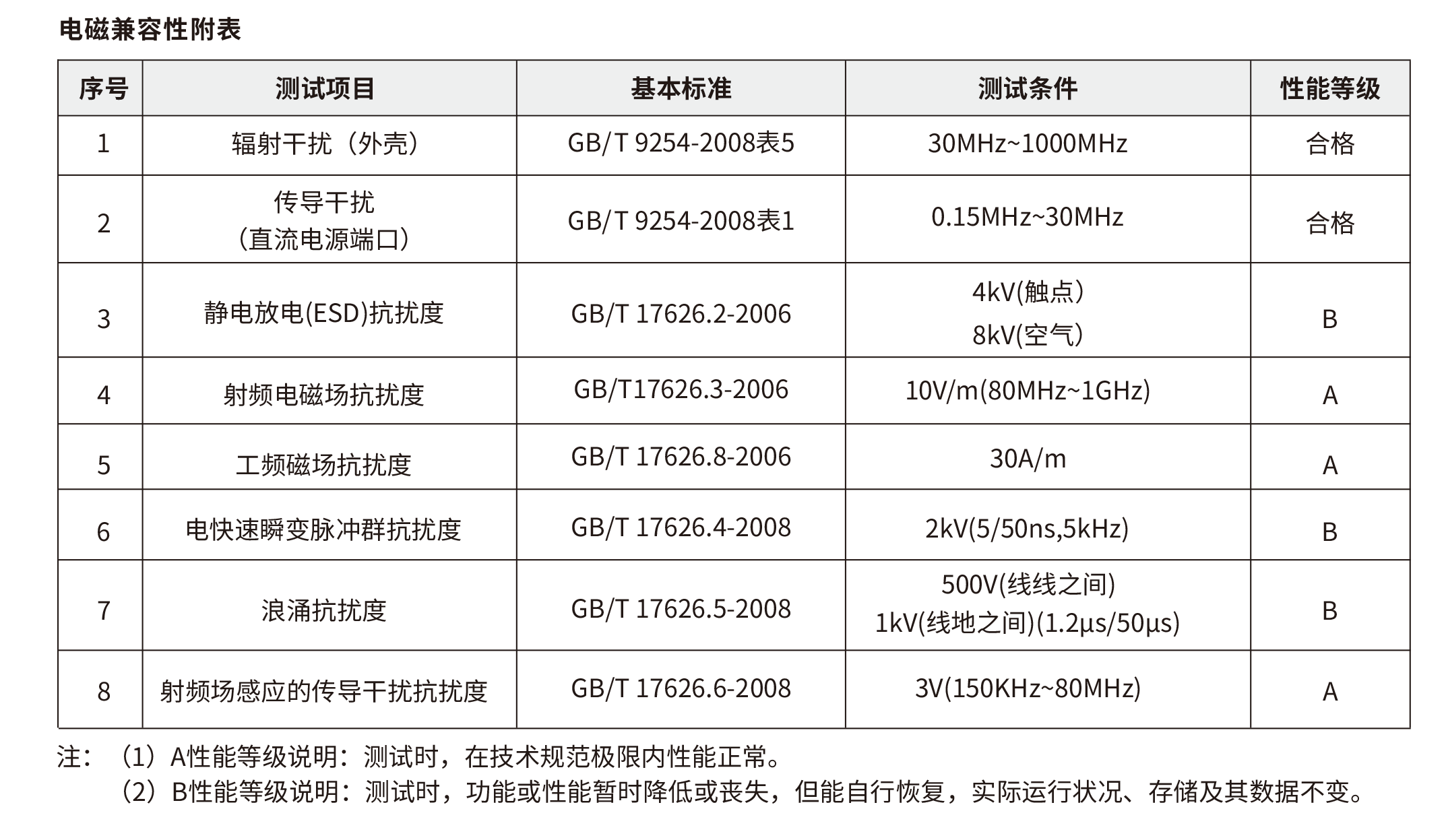

电磁兼容性(EMC)：⻅《电磁兼容性附表》

防爆标志：

       隔爆型：Ex d IIC T6 Gb，本安型：Ex ia IIC T6 Ga

允许使⽤温度：(-40~+65)℃

防护等级：⼀体式液位计：IP68；

分体式液位计：传感器IP68、表头IP65

四、安装

电源及负载条件

电源电压为24V，R≤(Us-12V)/ImaxkΩ

其中Imax=23mA

最⼤电源电压：36VDC

最⼩电源电压：12VDC，15VDC(OLED⾼亮低功耗液晶显⽰)

数字通讯负载范围：(230~600)Ω

电⽓连接

M20X1.5电缆密封扣，接线端⼦适⽤(0.5~2.5)mm²的导线。

五、物理规格

材质

测量膜盒：不锈钢316L

膜⽚：不锈钢316L、哈⽒合⾦C、不锈钢316L镀⾦、不锈钢316L涂FEP、钽

过程连接：不锈钢304、316L可选

螺⺟及螺栓：不锈钢(A2)

填充液：硅油、氟油

密封圈：丁腈橡胶(NBR)、氟橡胶(FKM)、聚四氟⼄烯(PTFE)

变送器外壳：铝合⾦材质,外表喷涂环氧树脂,不锈钢表壳可选

外壳密封圈：丁腈橡胶(NBR)

铭牌：不锈钢304

重量：2.6kg(指铝合⾦表壳，⽆：安装⽀架、过程连接)
