AY-FM3000系列电磁流量计

   一、产品介绍

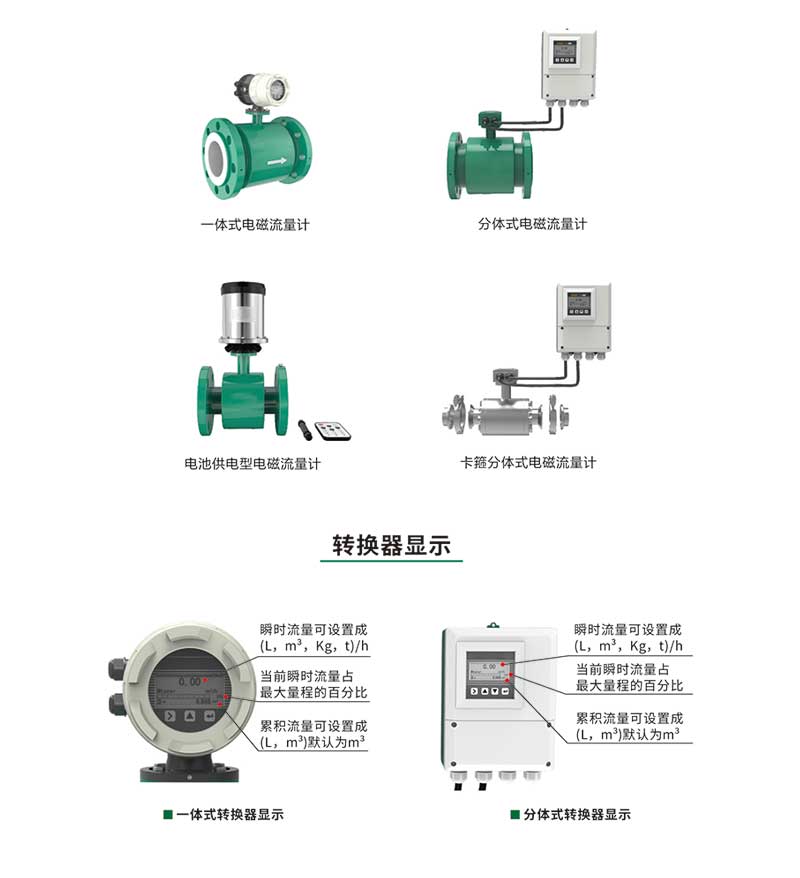

       AY-FM3000系列管道式智能电磁流量计是一种电磁感应式流量仪表，依据JB/1999-924《电磁流量计》设计，适用于电导率大于5 μ s/cm导电液体的流量计算;公称通径范围为5至3000，是集智能化、小型轻量一体化、多功能、高精度、高可靠性为一体的系列电磁流量计产品。它由传感器和智能转换器两部分组成。
        AY-FM3000电磁流量计有着广泛的用途，在满足现场监测显示的同时可输出标准电流信号(4-20mA)符合HART通讯协议，供记录、调节、控制用;可广泛应用于化工、环保、轻纺、冶金、矿山、医药、造纸、给水、食品、制糖、酿造等行业工艺管道内导电介质的液体流量计量;除测量一般导电液体外，根据用户特殊需要，还可测量导电的液固两相流,高黏度液体及盐类、强酸、强碱等液体的流量。


二、工作原理

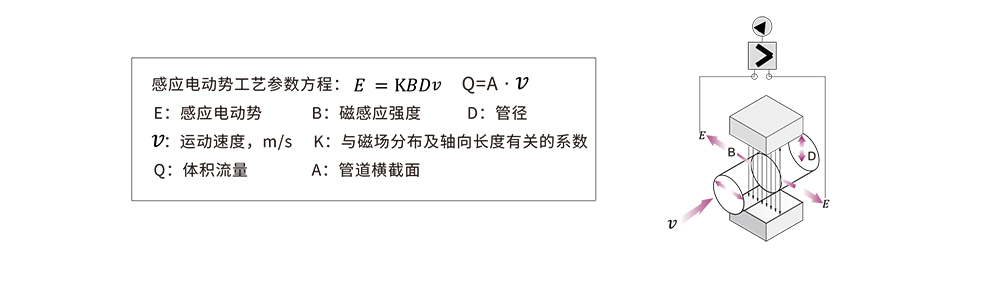

      所示，上下两端的两个电磁线圈产生恒定或交变磁场，当导电介质流过电磁流量计时，做切割磁力线运动，此时会产生一个感应电动势并被两个测量电极检测出来，这个感应电动势大小与导电介质流速、磁场的磁感应强度、导体宽度(流量计测量管内径)成正比，然后变送器将它进行放大，根据管道横载面积计算出体积流量，再通过运算就可以得到介质流量。


三、产品特点
◆ 结构方式
流量计结构简单，传感器内无活动部件，便于维护，故使用寿命长;无阻流部件，所以无压力损失，能源消耗低,
测量精度高。
◆ 传感器采用整体密封结构，测量管和外壳合为一体，防潮、防水性好，适宜地下或潮湿环境安装。
◆显示功能
高清晰度背光宽温型LCD液晶显示，可在线修改参数。
中英文菜单操作，使用方便，操作简单，易学易懂。
可显示累积流量、瞬时流量、流速、口径、通讯地址和输出20mA对应的最大流量值(可以任意设定)及流向指示。
◆操作设置
仅用面板上三/四个键配合液晶提示，即可完成组态和控制，简单、快速、方便、安全。
◆励磁方式
采用先进的低频方波恒励磁，抗干扰能力强，工作可靠，性能稳定。
◆量程自动切换
流量计在液体流量宽范围变化时，量程可自动切换，保证全量程范围内准确测量，特别适用于昼夜流量范围变化大并需要发出控制信号的场合。
◆正反流向计量功能
用户可以选择正向计量或反向计量(无特殊要求时，出厂正向计量，反向不计量)，内部有三个积算器总量，
可分别记录:正向总量、反向总量、差值总量。
◆信号输出功能
流量计可以输出(4~20)mA标准电流信号和脉冲信号，可与配套设备或微机等其它控制系统配合使用。
◆通讯功能
具有RS485数字通讯信号输出，同时可选用RS232及HART等现场总线数字通讯输出。
◆小信号切除功能
用户可通过显示面板设置下限电压和下限流量，从而切除干扰性小信号流量。
◆自检故障与自诊断功能
◆断电保护功能
采用先进的非易失性存贮器，可有效地保护设置和测量参数。
◆密码锁存功能
流量计通电后，若需要设定参数，必须输入六位密码才能进行参数设定，从而有效防止无关人员改变仪表参数。

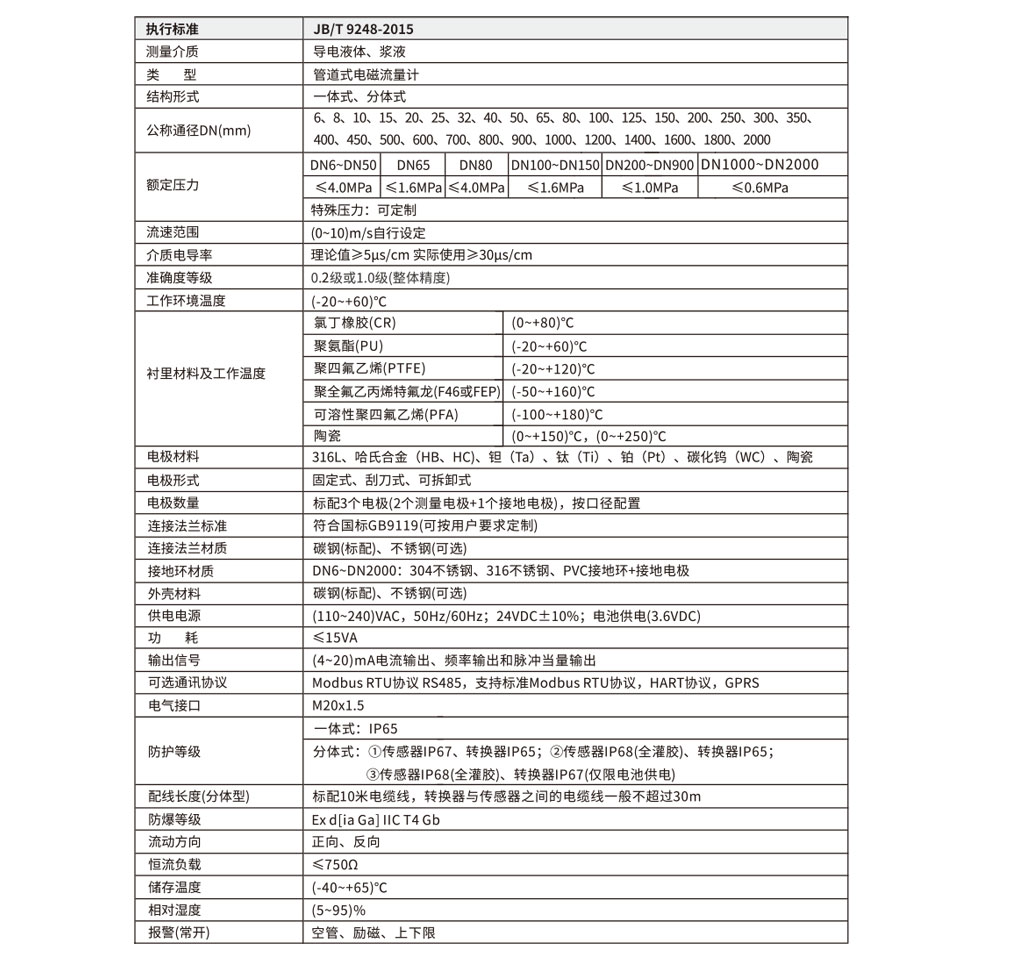

四、技术参数

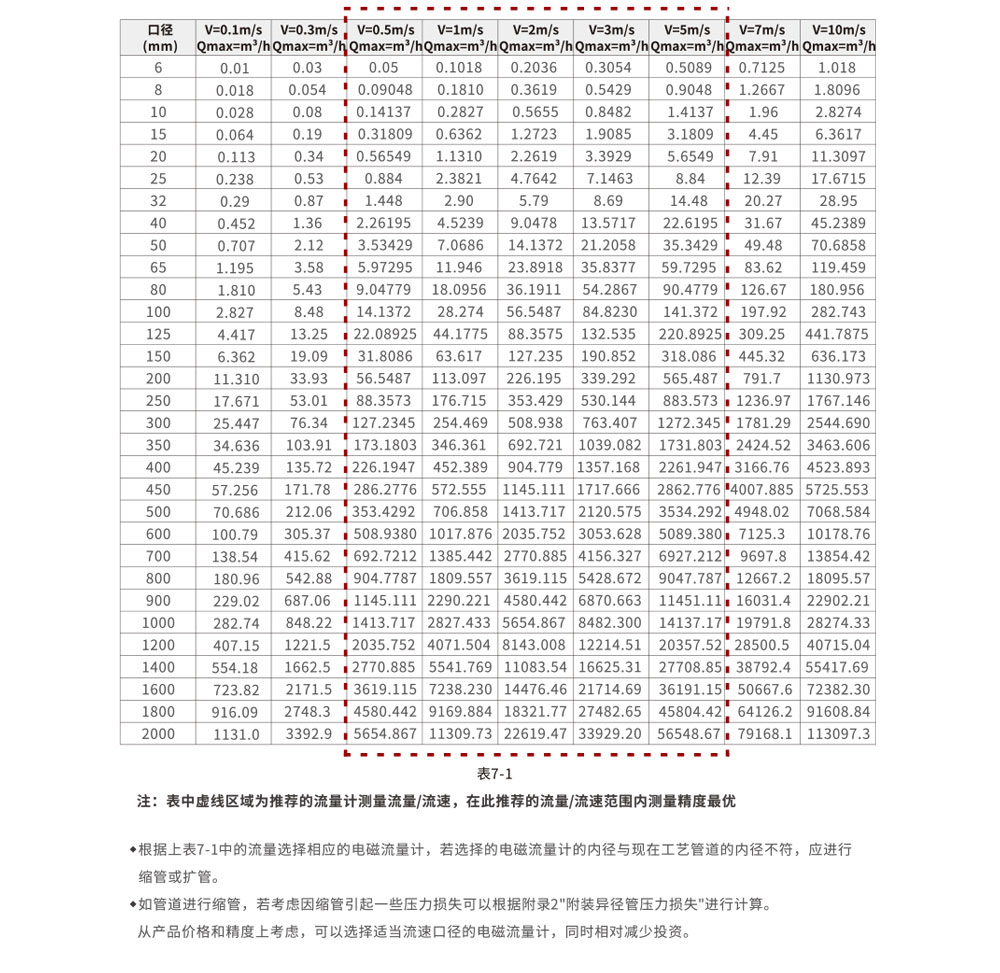

五、流量范围表
