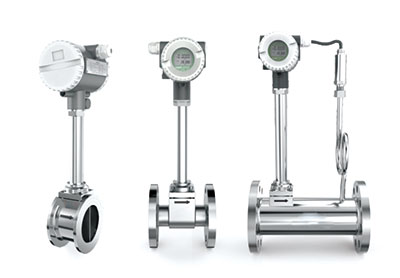

AYVJ-E系列涡街流量计

一、产品介绍

1、涡街流量计是⼀种具有⼴泛⽤途的流量仪表，它⽤于绝⼤多数蒸汽，⽓体和液体的流量计量，测量控 制。

2、涡街流量计具有⾮常独特的介质通⽤性，其仪表系数对不同介质是通⽤的。

3、涡街流量计原始形成信号，其输出频率与流量为线性关系，不存在零点漂移问题。

4、涡街流量计结构简单，⽆运动部件，故障率低， 具有很⾼的稳定性和可靠性。

5、涡街流量计组成的流量测量系统简单，便于维护,具有较好的经济性。

6、AYVJ-E系列涡街流量计使⽤新型的信号处理技术，配合⾼性能的微处理器，前端模拟信号处理专⽤芯⽚能够使压电传感器与接⼝放⼤电路良好匹配和完善的隔离系统在恶劣的现场环境下检测出稳定可靠的真实信号，从⽽实现降噪提⾼抗⼲扰能⼒，实现稳定测量。

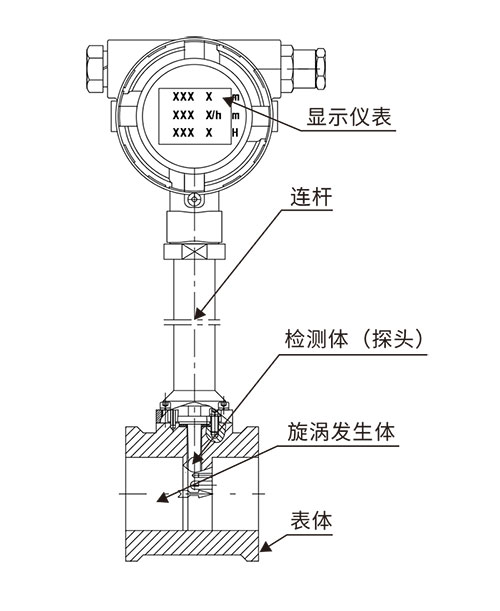

二、⼯作原理

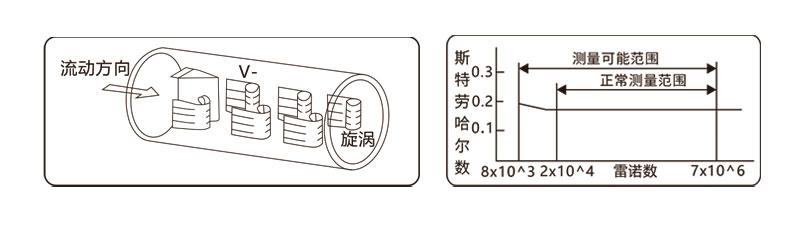

        涡街流量计⽤于测量满管状态下的⽓体、蒸汽和液体,测量是基于卡⻔旋涡原理。当介质以⼀定速度流过三⻆柱 时，在三⻆柱体两侧后⾯产⽣⼀个交替排列的旋涡带，称之为"卡⻔旋涡"，由于旋涡发⽣体两侧交替产⽣旋涡，于是在发⽣体两侧产⽣压⼒脉动，从⽽使检测体产⽣交变应⼒，封装在检测探头体内的压电元件在交变压⼒的作⽤下，产⽣与旋涡同频率的交变。
        电荷信号，经前放⼤器放⼤，送⾄智能流量计算仪进⾏智能化处理，实现流体瞬时流量、累积流量的显⽰及流量数据与微机系统的通讯和控制。在⼀定雷诺数范围内(2×10^4~7×10^6)旋涡的释放频率f与流体速度V及旋涡发⽣体的迎流⾯宽度d之间关系，可⽤下式表⽰：

       式中f-卡⻔旋涡的释放频率，Sr-系数（称为斯特劳数），V- 流速，d-三⻆柱的宽度。斯特劳哈尔数是涡街流量计的重 要系数。在曲数的Sr=0.16的平直部分，所以只要准确测出频率f，就可⽤测出流体流速V=f·d/Sr，从⽽达到测量 管道内流体流量的⽬的；即：Q=3600×f/k........（1）（K-仪表系数，次/m³）

三、产品特点

1、介质通⽤性好，可测蒸汽、⽓体和液体。

2、蒸汽：饱和蒸汽和过热蒸汽。

3、液体：⽔、软化⽔、汽油、煤油、液化⽯油、液氨、光⽓、烷、烯、醇、醛等各种化⼯液体。

4、⽓体：空⽓、氧⽓、氮⽓、天然⽓、液化⽓、氨⽓、氯⽓、烷、烯、烃等各种⽓体。

5、智能⼀体化设计，能现场显⽰瞬时流量和累积流量及仪表系数。

6、微功耗双电源设计，内部参数永久保存。

7、流量计的检测探头采⽤优化组合结构和特殊⼯艺技术封装，抗振性能优越。

8、压电元件是镶嵌在探头体内，内部⽆填充料，性能稳定可靠。

9、流量计的检测元件不接触介质，⽆可动件，压⼒损失⼩使⽤寿命⻓。

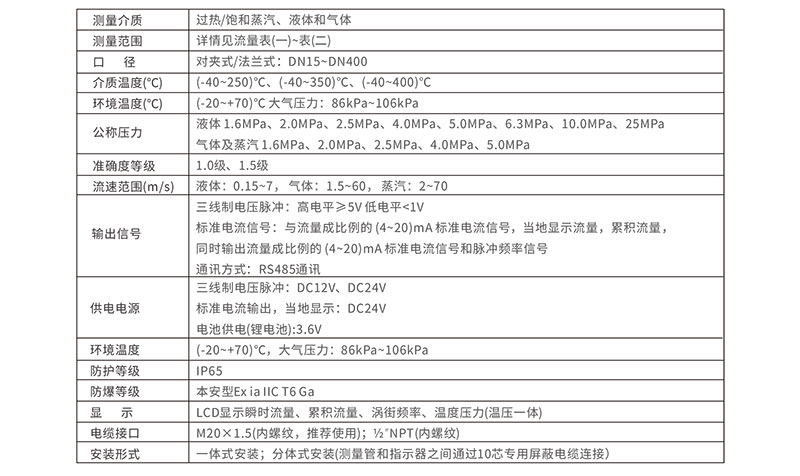

四、技术参数

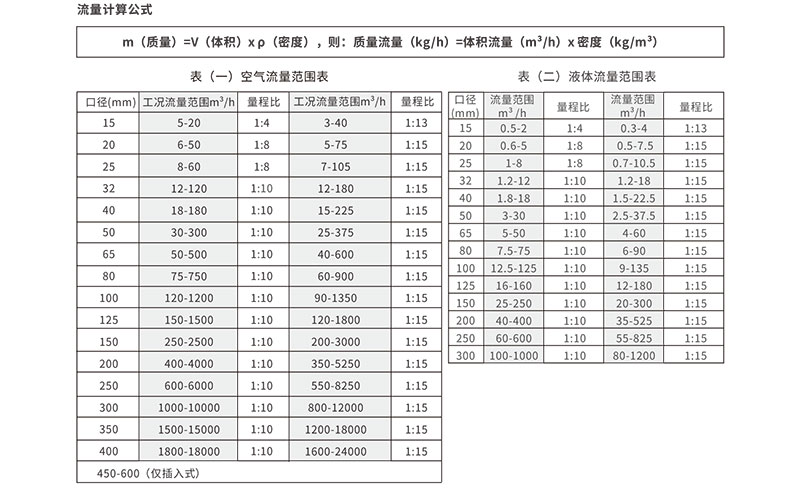

五、流量范围表
