AYRS110系列热式气体质量流量计

一、产品介绍

在热式气体质量流量计的推广中，埃茵不断致力于将新技术应用到产品中，以合理的价格向用户提供准确、可靠的热式质量流量仪表，为用户提供更加优质的服务。

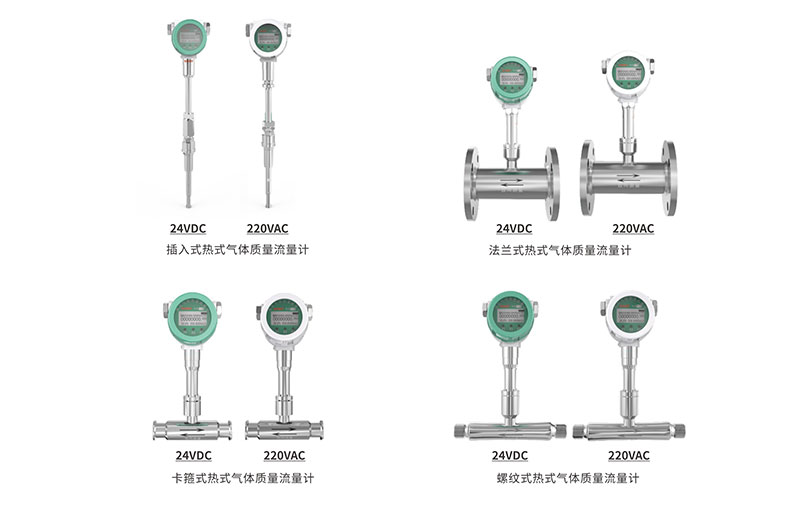

AYRS110系列热式气体质量流量计有24VDC和220VAC两种供电方式，供电方式不同外观不同，如下图:

二、工作原理

2.1热扩散技术

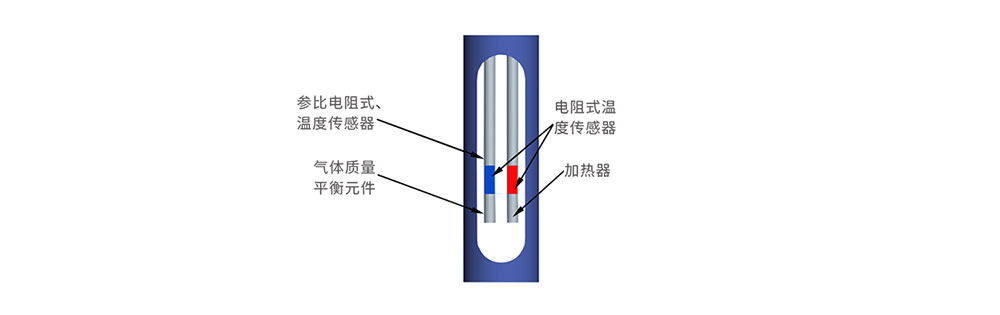

热式气体质量流量计采用的热扩散技术的传感元件包括两个带热套管保护的电阻式温度传感器(RTD)，测量气体时一个电阻式温度传感器(RTD)被加热，另一个电阻式温度传感器(参比RTD)用于测量气体温度。

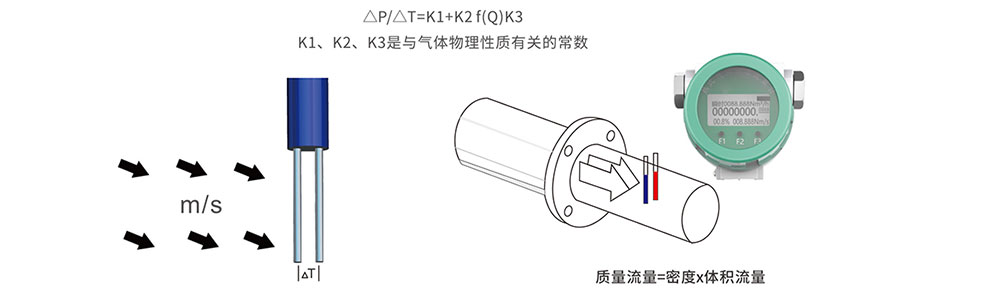

当传感器置于无流量的介质中时，由于加热器的作用将在两只(RTD)间形成一个温度差值(△T)。随着介质的流动基于热传导原理，介质分子将带走加热(RTD)上的部分热量，而参比RTD的温度将保持不变。加热温度传感器的功率(P)、温度差值(△T)和气体质量流量(Q)存在如下函数关系:

基于以上函数关系，按检测变量的不同可分为温度检测法和功率测量检测法。前者是指恒定加热温度传感器的功率(P)提供热量，测量随流量而变化的温度差值(△T)，又称恒功率法;后者是指保持加热元件和被测流体温度差(△T)恒定，控制和测量加热温度传感器的功率(P)，功率消耗随着流量增加而增大，称为恒温差法。

热式气体质量流量计是利用传热原理，即流动中的流体与热源之间的热量交换关系来测量气体质量流量的仪表。按气体对检测原件的热源的热量作用可分为热分布式效应和热耗散效应。利用热耗散效应(金氏定律)的热式气体质量流量计，作为一种测量气体质量流量的直接式质量流量计以其压损低、流量范围大、高精度及高重复性、无可动部件等显著优点在国内外众多行业工业过程控制中得到了长足的发展和赢得了青睐。

2.2恒温差法

恒温差法利用惠斯通电桥反馈电路控制加热温度传感器的功率来保持加热温度传感器和参比温度传感器之间的温差恒定。加热功率随着流量增加而增大，但是受到电路本身和电阻最大加热电流的影响，量程比得到制约;恒温差忽略了气体介质的温度变化，在介质温度变化较大的场合，气体的热流量系数和平衡常数的变化容易导致误差。

2.3响应时间

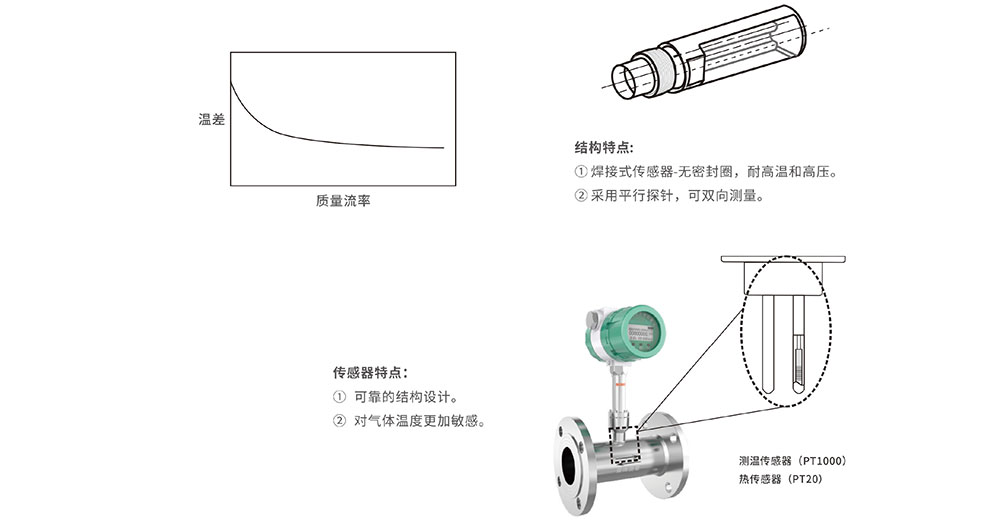

恒温差法(CTA)和恒功率法(CPA)的响应时间是完全不同的，如下图所示，(CPA)的响应时间取决于流体带走热量到其真实值的反应时间，而(CTA)则不同，基于恒温差的两个探头在流体变化时引起的变化，要求计算程序必须马上做出快速的响应。也因此提供了(CTA)的响应时间。

三、产品特点

3.1对气体流量测量无需温度和压力补偿，测量方便、准确，可得到气体的质量流量或者标准体积流量。

3.2宽量程比，达到100:1以上，可以用于气体检漏，特别在大管径、低流速、流量范围变化大及特小流量测量方面具有明显优势。

3.3抗震性能良好，测量精度不受震动的影响。

3.4使用寿命长，传感器无活动部件和压力传感部件，安装简单，维护方便。

3.5响应速度快，压力损失小，重复性好。

3.6采用数字化设计，整体数字化电路测量，LCD显示直观清晰，测量准确。

3.7配有RS485通讯模块或HART协议，配合上微机可实现集中管理。

四、技术参数

五、流量范围表

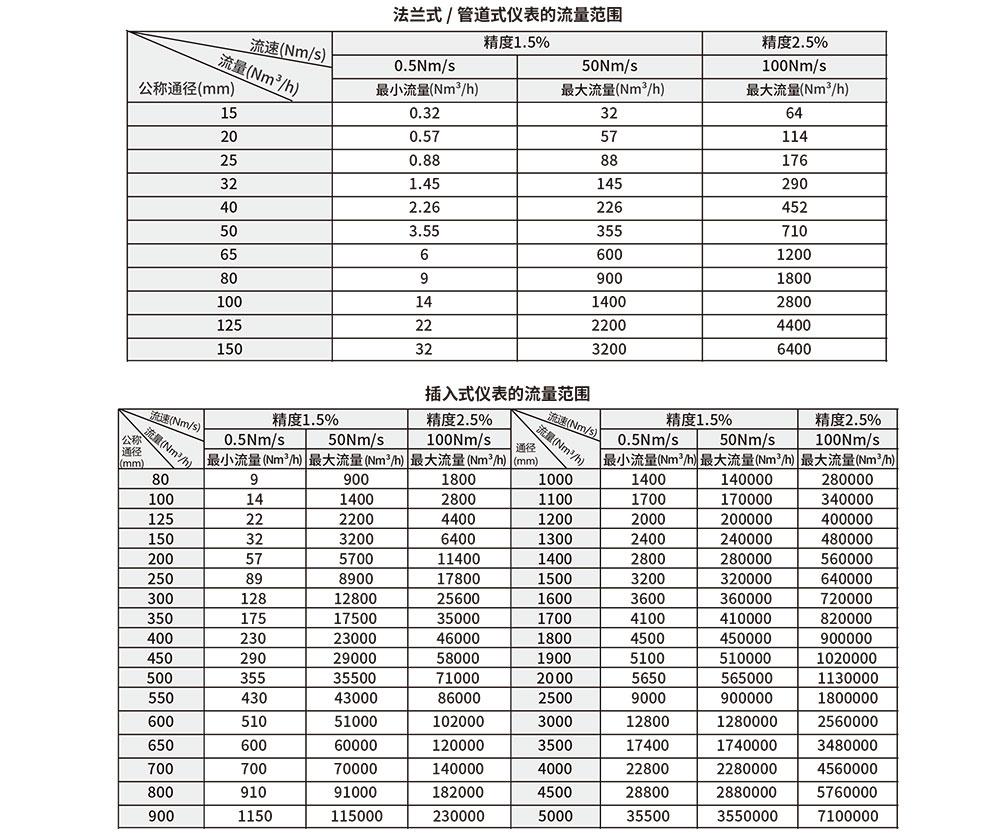

被测气体类型、管道尺寸及流量调节器的使用与否决定了仪表测量范围的大小。每台仪表均已在空气环境中单独进行标定。若需要，仪表也可精确地转换成适应用户实际使用气体的类型。下表给出了不带流量调节器的仪表在空气介质中的测量范围。需要测量其他气体或在其他过程条件下进行测量时，请与埃茵业务工程师联系。

1:以上测量范围是对空气、氧气等接近理想气体而言，对其它气体有所变化，用户如需扩展量程可与我司协商订货;测量氧气、氢气等易爆气体的用户应注意安全流速和清洁度。

2: 以上测量范围的标准状态为20℃、101.325kPa。

上面所提到的流量Nm3/h是指温度为20℃、压力为0.1MPa条件下的标准流量。

插入式最小使用管道内径为50mm，上表列举 了最大口径为DN5000的流量范围供查阅，用于更大口径管道时以气体流速进行选型判断。
