AYVJ-ET系列插⼊式涡街流量计

一、产品介绍

插⼊式涡街流量计采⽤插⼊式结构，⽤⼩尺⼨的涡街流量传感器插⼊到⼤⼝径管道内的某⼀特定位置（平均流速处或最⼤流速处），测量其局部流速，从⽽实现整个管的流量测量。

二、工作原理

根据卡⻔旋涡原理，当流体流经涡街测量头时，将产⽣旋涡分离现象，⽽旋涡分离的频率与流经测量头的流速成正⽐，检测出旋涡频率就可确定流体在测量头插⼊位置上的流速，⽽后，再根据局部流速与整个管道流速的 关系来确定流过管道的流量。

三、产品特点

◆ 结构简单，安装⽅便                     ◆ 可对矩形管道进⾏测量

◆ 适合⼤⼝径管道的测量                  ◆ 仪表成本低

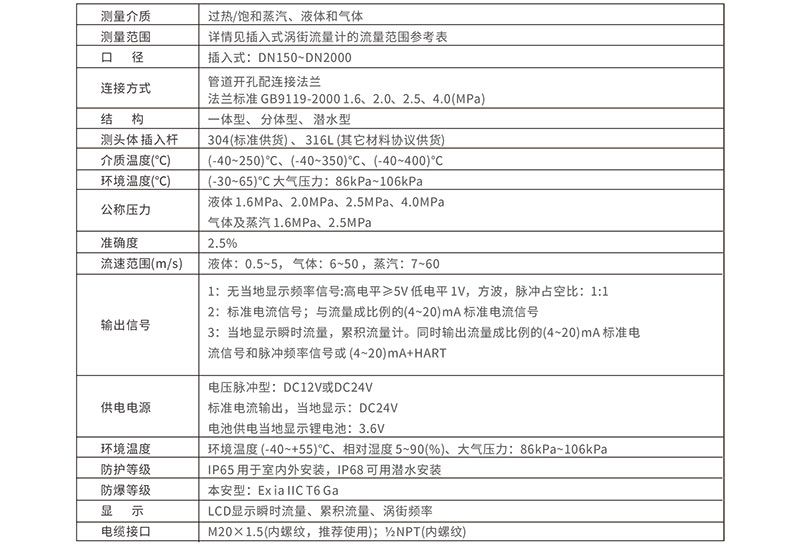

四、技术参数

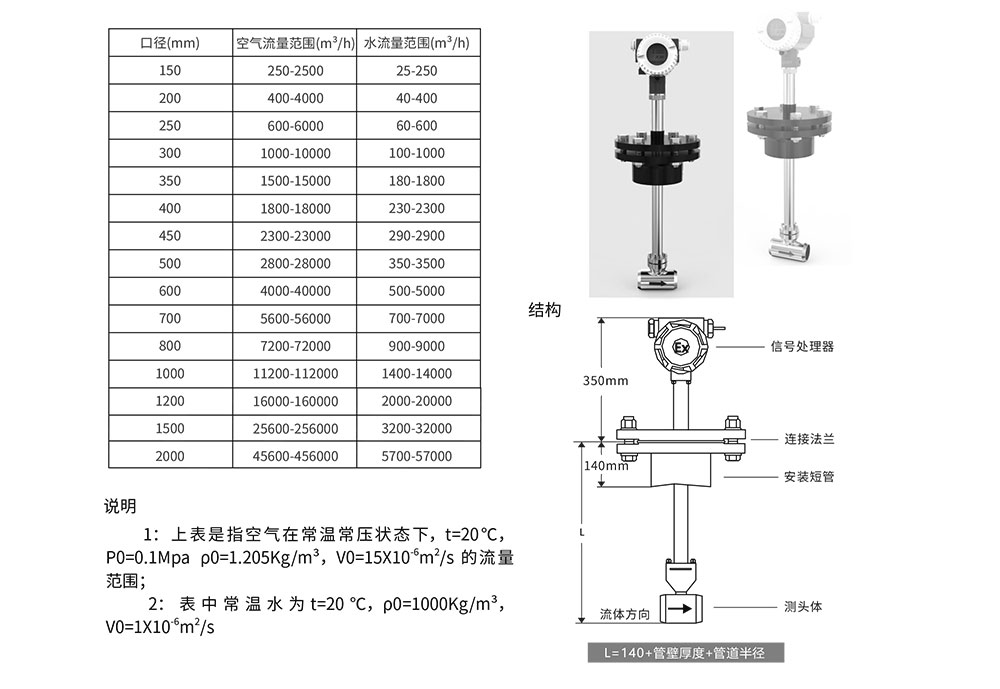

五、流量范围表
