AYK1系列热电偶输入安全栅（回路供电）

一、产品介绍

AYK1系列热电偶输入安全栅（回路供电），将危险区的热电偶信号，经隔离输出为电流信号到安全区，具有冷端补偿功能。该产品无需独立供电，输入、输出之间隔离。具有在线故障自诊断功能，可以通过PC端或手持编程器对温度量程和电偶类型，以及信号故障时输出模式进行组态。

二、技术参数

回路供电：12V DC～30V DC

输入信号：K、E、S、B、J、T、R、N等热电偶

输出信号：4～20mA

允许负载：RL < [(U-12)/0.02]Ω ; U为回路供电电压

转换精度(25℃±2℃，不含冷端补偿)：

输入信号类型                        量程范围                   准确度

 K/E/J/N                              < 300 ℃                   ±0.3 ℃

                                            ≥ 300 ℃                  ±0.1% F.S

 S/B/T/R/WRe-系列             < 500 ℃                   ±0.5 ℃

                                            ≥ 500 ℃                  ±0.1% F.S

补偿精度：1℃ （补偿温度范围：-20℃～+60℃）

温度漂移：40ppm/℃

响应时间：≤ 500ms

电磁兼容：IEC 61326-3-1

介电强度：≥ 2500V AC （本安端与非本安端）

绝缘电阻：≥ 100MΩ （输入/输出之间）

工作温度： -20℃～+60℃

规格尺寸：宽12.7 mm × 高110mm × 深118.9mm

面板说明：PWR：绿色电源指示，ALM：红色故障指示

输出状态：在用户不特别指明的情况下，无论输入信号出现何种故障状态,在满量程范围内输出均跟随输入信号变化（断线除外，断线输出 3.5mA ），但最大不超出22mA，最小不低于3.5mA。

应用场所：安装于安全区，可连接0区、1区、2区；II A、II B、II C；T4～T6危险区的本安设备

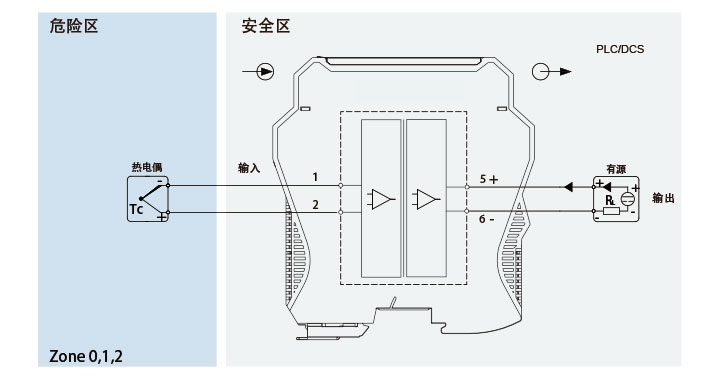

三、接线图

*注：电压输出接线参照电流接线 5＋、6－， 7＋、8－。

四、防爆参数

国家级仪器仪表防爆安全监督检验站(NEPSI) 认证

防爆标志：[Ex ia Ga] II C

端口电压(Um)：250V

认证参数 (1、2端子间)：

Uo=6.6V, Io=30mA, Po=50mW

II C：Co=19μF， Lo=25mH

II B：Co=350μF， Lo=75mH

II A：Co=700μF， Lo=200mH
