AYK2系列热电阻输入安全栅

一、产品介绍

AYK2系列热电阻输入安全栅 ，将危险区的热电阻，经隔离转换为电流信号输出到安全区。该产品需要独立供电，输入、输出和电源三端隔离。具有在线故障自诊断功能，可以通过PC端或手持编程器对温度量程和信号类型，以及信号故障时输出模式进行组态。

二、技术参数

供电电源：18V DC～32V DC 电源反向保护

工作功耗：≤ 1.3W（24V，双路满载输出）

输入信号：Pt100、Cu100、Cu50、BA1、BA2等热电阻

引线电阻：≤ 20Ω /线（热电阻）

输出信号：有源/无源输出：4～20mA

                 有源：RL ≤ 550Ω

允许负载：无源：RL < [(U-3)/0.02]Ω; U为回路供电电压12～30V

转换精度：量程< 100℃ ±0.1℃ (25℃±2℃)

                 量程≥ 100℃ ±0.1% F.S (25℃±2℃)

温度漂移：40ppm/℃

响应时间：≤ 500ms

电磁兼容：IEC 61326-3-1

介电强度：≥ 2500V AC （本安端与非本安端）

                 ≥ 1500V AC （非本安端之间）

绝缘电阻：≥ 100MΩ （输入/输出/电源之间）

工作温度： -20℃～+60℃

规格尺寸：宽17.7mm × 高110mm × 深118.9mm

面板说明：PWR：绿色电源指示，OUT1,OUT2：红色故障指示

输出状态：在用户不特别指明的情况下，无论输入信号出现何种故障状态,在满量程范围内输出均跟随输入信号变化（断线除外，断线输出0V/mA），但最大不超出输出量程上限的110%（如0mA~20mA输出时，最小输出可为0mA，最大不超过22mA）

应用场所:   安装于安全区，可连接0区、1区、2区；II A、II B、II C；T4～T6危险区的本安设备

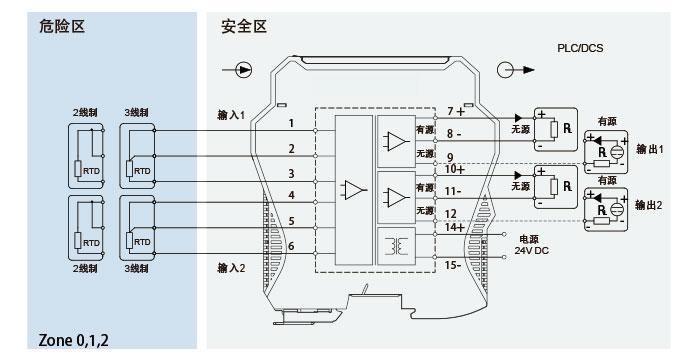

三、接线图

注：电压输出接线参照电流接线7＋、8－， 10＋、11－。

四、防爆参数

国家级仪器仪表防爆安全监督检验站(NEPSI) 认证

防爆标志：[Ex ia Ga] II C

端口电压(Um)：250V

认证参数 (1、2、3端子间，4、5、6端子间)：

Uo=8.61V, Io=30mA, Po=65mW

II C：Co=3.8μF， Lo=25mH

II B：Co=35μF， Lo=75mH

II A：Co=700μF， Lo=200mH
