AYK1系列热电偶输入安全栅

一、产品介绍

        AYK1系列热电偶输入安全栅 ，将危险区的热电偶，经隔离转换为电流信号输出到安全区，具有冷端补偿功能。该产品需要独立供电，输入、输出和电源三端隔离。具有在线故障自诊断功能，可以通过PC端或手持编程器对温度量程和信号类型，以及信号故障时输出模式进行组态。

二、技术参数

供电电源：18V DC～32V DC 电源反向保护

工作功耗：≤ 0.7W（24V，单路满载输出）

                 ≤ 1.3W（24V，双路满载输出）

输入信号：K、E、S、B、J、T、R、N等热电偶

输出信号：4～20mA

允许负载：RL ≤ 550Ω

转换精度(25℃±2℃，不含冷端补偿)：

输入信号类型                      量程范围          准确度

 K/E/J/N                             < 300 ℃         ±0.3 ℃

                                           ≥ 300 ℃        ±0.1% F.S

 S/B/T/R/WRe-系列           < 500 ℃          ±0.5 ℃

                                          ≥ 500 ℃          ±0.1% F.S

补偿精度：1℃ （补偿温度范围：-20℃～+60℃）

温度漂移：40ppm/℃

响应时间：≤ 500ms

电磁兼容：IEC 61326-3-1

介电强度：≥ 2500V AC （本安端与非本安端）

                 ≥ 1500V AC （非本安端之间）

绝缘电阻：≥ 100MΩ （输入/输出/电源之间）

工作温度：-20℃～+60℃

规格尺寸：宽12.7 mm × 高110mm × 深118.9mm

面板说明：PWR：绿色电源指示，ALM：红色故障指示

输出状态：在用户不特别指明的情况下，无论输入信号出现何种故障状态，在满量程范围内输出均跟随输入信号变化（断线除外，断线输出0V/mA），但最大不超出输出量程上限的110%（如0mA~20mA输出时，最小输出可为0mA，最大不超过22mA）

应用场所：安装于安全区，可连接0区、1区、2区；II A、II B、II C；T4～T6危险区的本安设备

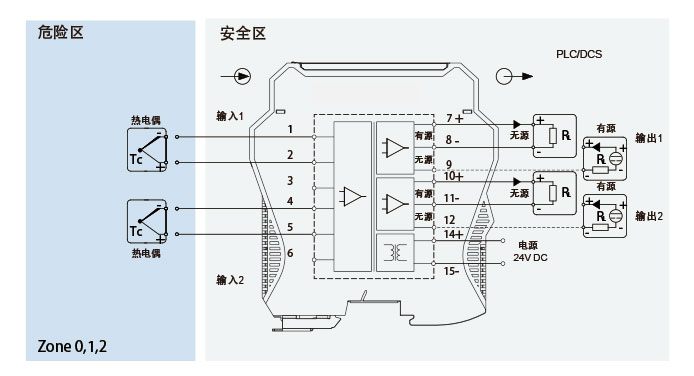

三、接线图

*注：电压输出接线参照电流接线 5＋、6－， 7＋、8－。

四、防爆参数

国家级仪器仪表防爆安全监督检验站(NEPSI) 认证

防爆标志：[Ex ia Ga] II C

端口电压(Um)：250V

认证参数 (1、2端子间)：

Uo=8.61V,              Io=1mA,              Po=3mW

II C：Co=3.8μF，                  Lo=700mH

II B：Co=35μF，                   Lo=700mH

II A：Co=700μF，                 Lo=700mH
