AY-BCDX系列热电偶用补偿导线

一、产品介绍

        AY系列热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。本产品等效采用IEC584-3(热电偶第三部分补偿导线)国际标准 ，产品质量优于GB 498985《 热电偶用补偿线)国家标准。绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐 酸、碱、耐磨和不燃延之性能。可浸入油水中长期使用。使用温度在-60℃-205-260℃，产品主要应用子各种测温装置， 已被广泛用于 石油、化工、冶金、电力等部门。

二、主要技术指标

补偿导线型号按产品 的 品种划分为SC、KC、K、E  、J  、T  。

其中:a)型号第一个字母与热电偶的分度号相对应; b)字母“  ”表示延伸型补偿导线(型别)；

c)字母“C”表示补偿型补偿导线(型别)。 注： SC型补偿导线可配用R型分度号热电偶。

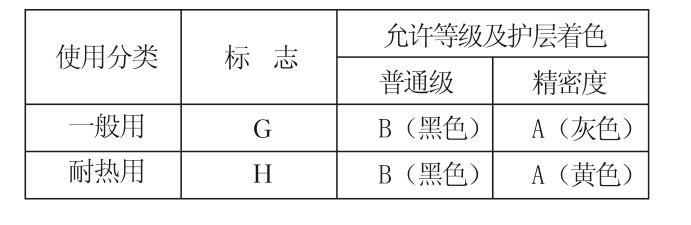

 使用分类、允差等级、护层着色标志

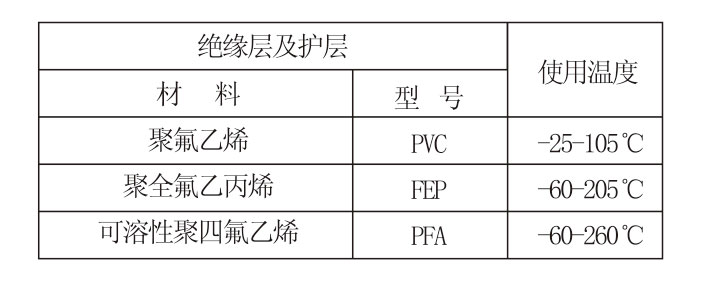

 结构特征、绝缘层、护层材料、使用温度

R 多股软线芯

P 屏蔽型
