AY-HBW□系列带热电阻/热电偶智能一体化温度变送器

一、产品介绍

AY-HBW□系列带热电偶/热电阻智能一体化温度变送器主要由温度传感器(热电阻或热电偶)与智能温度变送器构成，其智能温度变送器带 HART协议 ,使用 PDA手操器或PC进行组态。

二、产品特点

· 可带高亮多参数液晶显示，表头可旋转。

 ·通过HART协议,使用PDA手操器或PC进行组态。  热电阻输入种类更多，多达11种。

 ·热电偶输入种类覆盖广泛。

 ·电阻输入值更宽，高达10KΩ。

 ·电压输入范围更广, -100~2000mV。

 ·精度高,内置冷端补偿。

 ·电气隔离2KV。

三、主要技术指标

输出信号： 模拟4~20mA

供电电压： U=7.5V~45V

负    载：ma×(V电源-7.5V)/0.0208A(电流输出) 报警电流： 低于测量下限，输出降至3.8mA

高于测量上限，输出升至20.8mA

传感器损坏，传感器断路

(热电偶TC除外),输出为3.8mA

输入电流： ≤3.8mA

电流限制： ≤20.8mA

环境温度： -40~+85℃

储存温度： -40~+100℃

防爆标志： 隔爆型 dⅡBT4  本安型 iaⅡCT4

冷端补偿：  内置冷端补偿

操作方法： 通过PC编程或手操器在线调整

精度等级： 热电偶/热电阻允差等级应符合对应标准的规定；温度变送器模块精度等级:≤0.2K或 0.08%； 显示器精度等级:指针表为2.5级, 数字显示为0.5级

测量变量： 温度(温度线性传输)，电阻和电压

测量范围： 变送器测量范围的变化决于传感器连接

模式和输入信号

电压影响： 忽略不计

环境温度影响： 忽略不计(温度漂移)

冷凝： 允许

抗震性：4g/2~150Hz

安装角度： 无限制

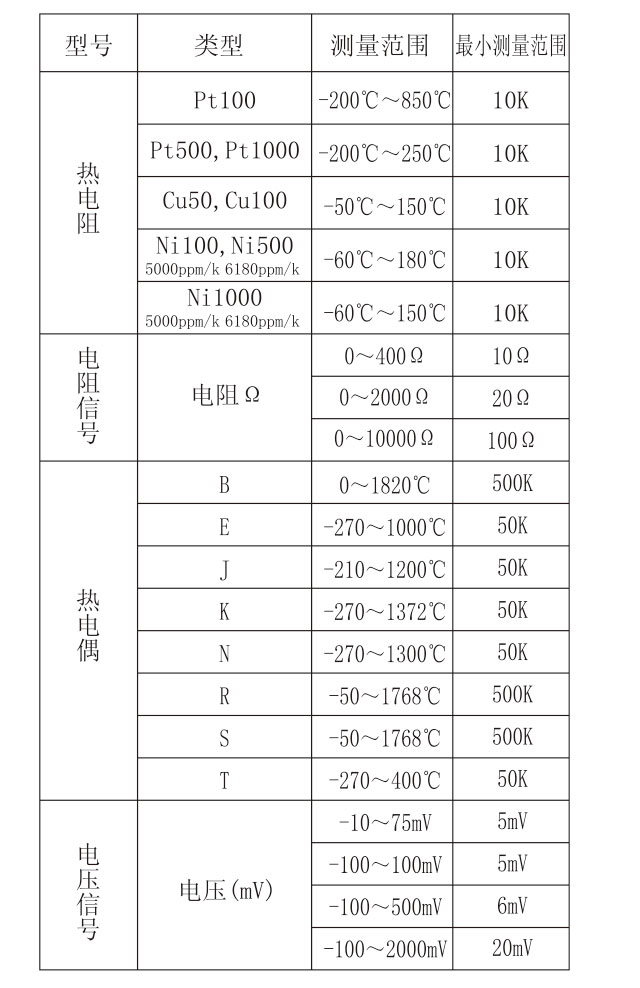

输入类型

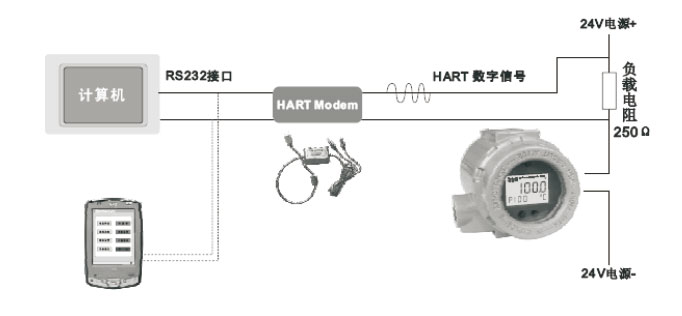

智能温度变送器组态通讯接线图

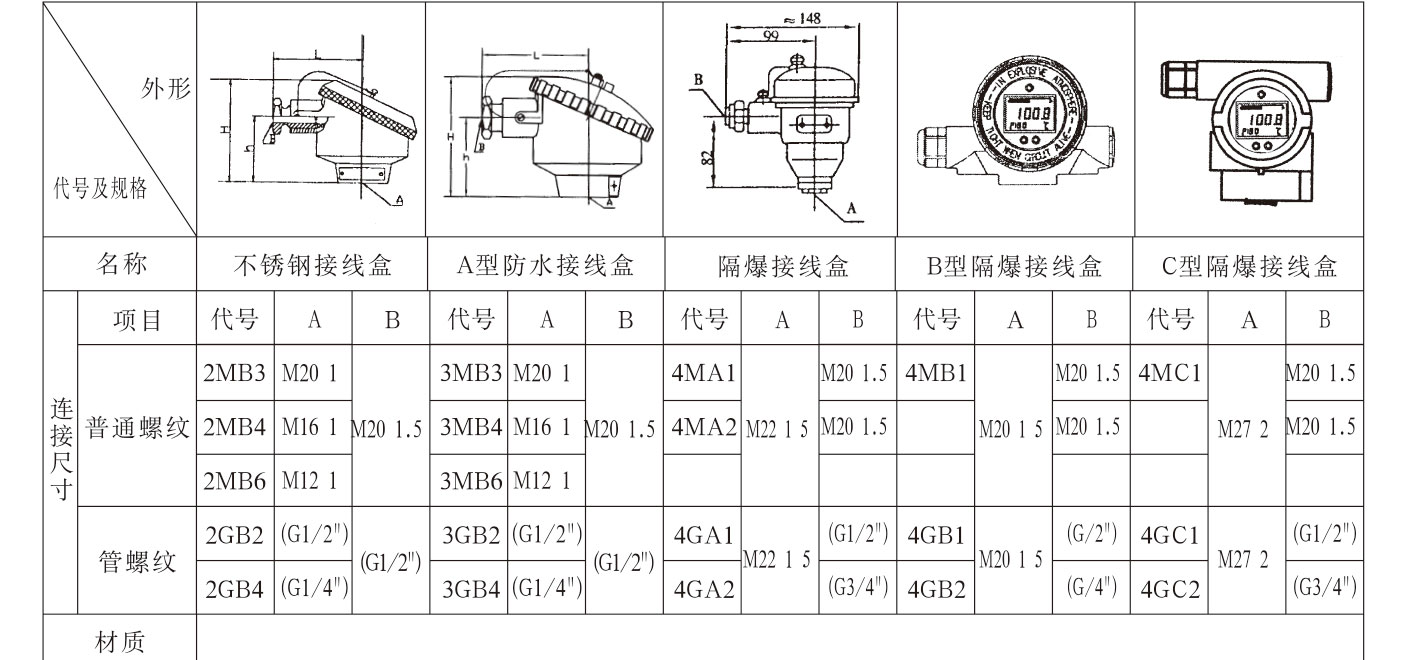

接线盒种类及尺寸

安装固定装置

参见热电阻、热电偶样本。
