AY-SBW□系列带热电阻/热电偶一体化温度变送器

一、产品介绍

        AY-SBW口系列带热电阻／热电偶的一体化温度变送器，可对固体表面、液体、气体进行温度检测、变送和显示。广泛用于石油、化工、冶金、电力、机电、轻纺、食品、医药等工业和科研领域，是一种新型的机电一体化温度仪表。

        AY-SBW口系列一体化温度变送器主要由温度传感器 (热电阻或热电偶)与二线制温变模块构成，显示型产品另加一电流显示表。温度模块及显示表可直接装在传感器的接线盒内，或分离安装在现场管道上，从而使温度的传感、变送及显示一体化。

二、产品特点

·温度变送器模块采用环氧树脂封装，使用环境温 度宽、耐腐蚀，抗震动。且静态功耗微弱、安全可靠，使用寿命长。

·采用二线制传输，大信号4-20mAdc输出，抗干扰能力强，传输距离大。省掉了架装温变的安装费用和补偿导线费用。

·具有冷端补偿和非线性校正，输出信号与所测温度成线性关系。

·可直接在现场带显示表头显示所测温度，可与二次仪表配套使用，也可直接输入计算机控制系统。

·价格低廉。

三、主要技术指标

精度等级：热电偶/热电阻允差等级应符合对应标准的规定;温度变送器模块精度等级:  0.2% (热电阻),  0.5%(热电偶);显示器精度等 级:指针表为2.5级,数字显示为0.5级

输出信号：二线制传输，4—20mA dc

负载电阻：本安型≤100Ω

                 其 它250—350Ω

电源电压：24Vdc 1 0％

纹波含量<1.0％

温      漂：环境温度每变化10℃，其输出变化量

                不超过基本误差限的绝对值

防爆标志：隔爆型dⅡBT4

                 本安型ibⅡCT5

环境温度：本安型-20—40℃

相对湿度:5%-95%

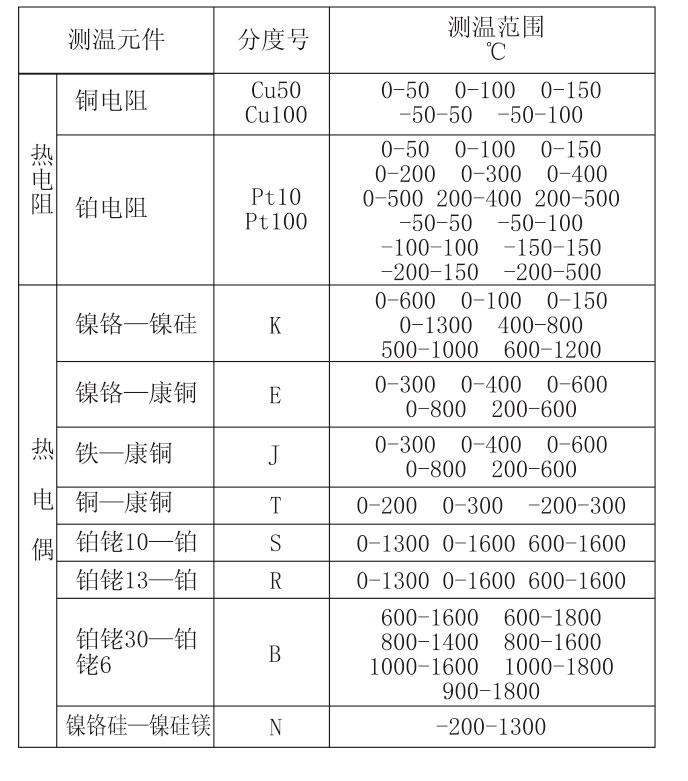

测温范围

注:除上表外，还可根据用户要求生产。此测温范围仅表示输出信号与温度间的对应关系，传感器的使用温度范围见相应技术指标。

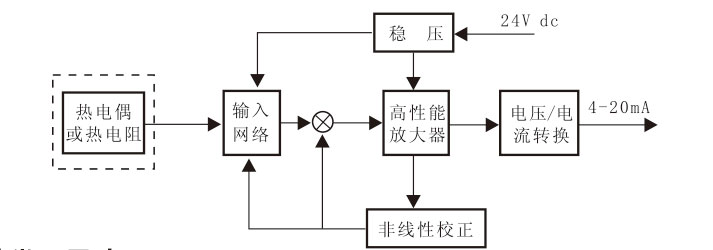

四、工作原理

将温度传感器的电阻或电压信号换成4-20mAdc标准信号输出

接线盒种类及尺寸

安装固定装置

参见热电阻、热电偶样本。
